Die Reglergruppe Art. 949 wird für heiztechnische Lösungen mit Flächenheizung eingesetzt und kann dank ihrer kompakten Abmessungen direkt am Verteiler im Verteilerkasten installiert werden.
Zur Installation der Reglergruppe muss der Metallkasten eine Mindesttiefe von 90 mm aufweisen.
Bei der Regelung wird die Temperatur des Wärmeträgermediums mithilfe eines 3-Wege-Mischventils, das mit einem regelbaren Thermostatkopf mit Anlegefühler ausgestattet ist, abgesenkt und konstant gehalten.
Eine Umwälzpumpe (auf Anfrage erhältlich) lässt die Flüssigkeit in den Leitungen zirkulieren, während ein Sicherheitsthermostat die Höchsttemperatur begrenzt.

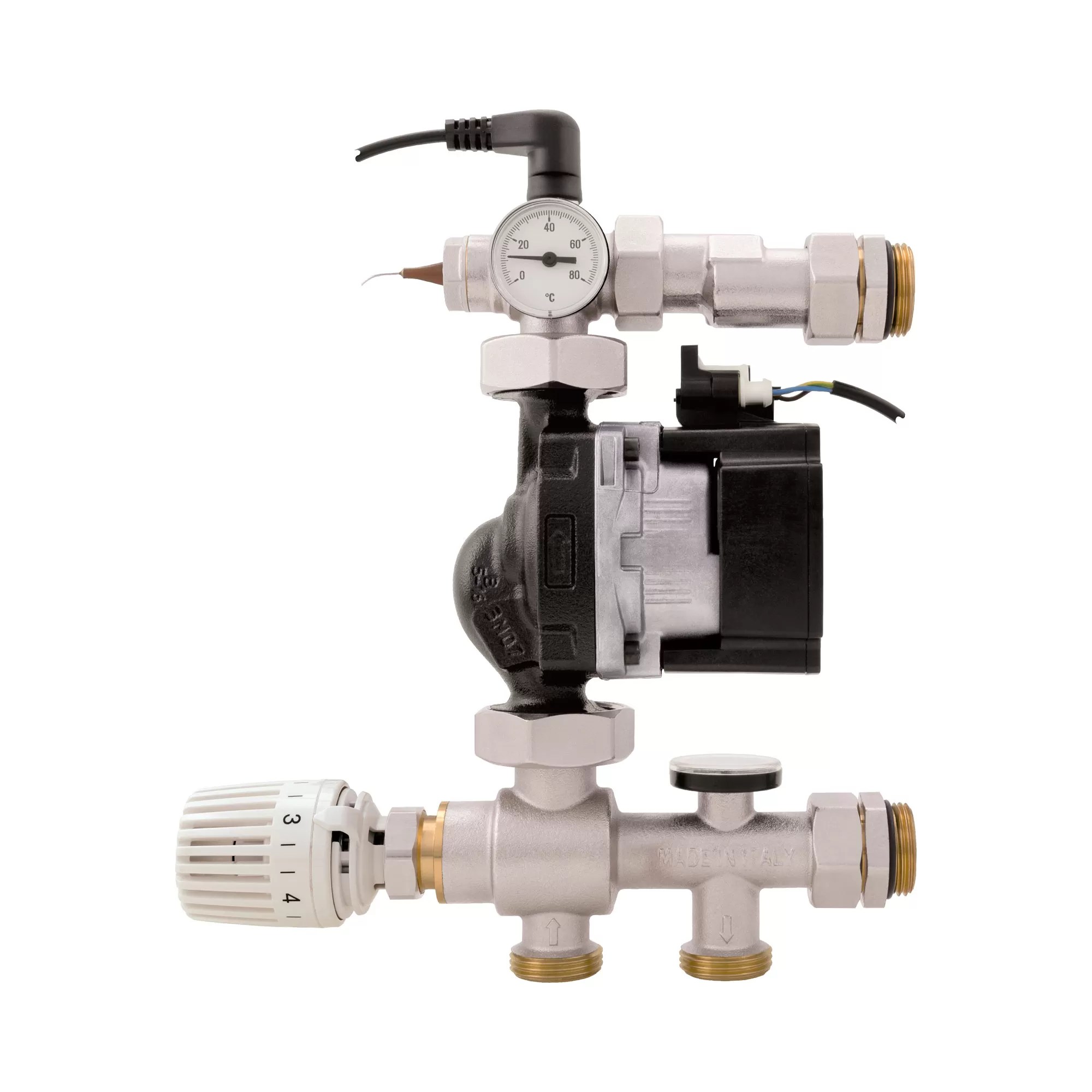

REGELGRUPPE MIT FESTWERTREGELUNG
Bestehend aus:
– 3-Wege-Mischventil
– Thermostatkopf mit Anlegefühler
– Sicherheitsthermostat, Ansprechwert 55 °C
– Thermometer für Vorlaufkreis und Rücklaufkreis (Messbereich 0 – 80 °C)
– Pumpe mit geringem Energieverbrauch (auf Anfrage)
Technische Daten:
– Wärmeträgermedium: Wasser bzw. Glykolmischungen mit max. 30% Glykolanteil
– Regelungstemperatur: 20 – 55 °C
– Maximaler Betriebsdruck: 6 bar
– Körper: vernickeltem Messing
– Lieferbare Größe: 1”
– Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228)
Für eine korrekte Installation der Festwertregelgruppe wird die Verwendung der folgenden Befestigungshalterungen empfohlen:
– Art. 498ST mit Balkenabstand 200 mm und Außermittigkeit: 12 mm.
– Art. 949ST.
