192

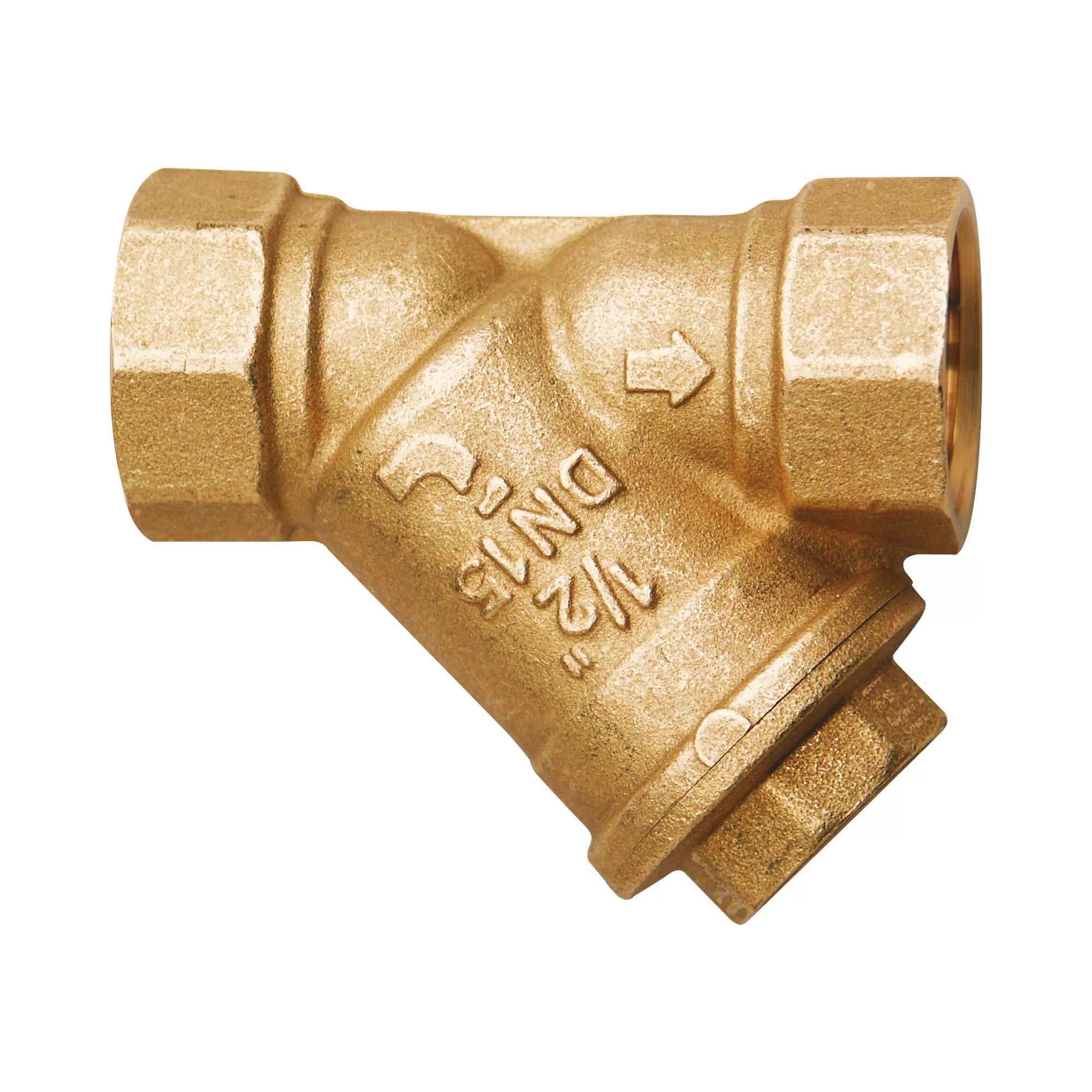

Filtre en Y

Description

Raccords filetés femelle/femelle et bouchon d’inspection.
Corps en laiton.
Températures minimum et maximum de fonctionnement: -20 °C, 110 °C en l’absence de vapeur.
Raccords filetés ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228).
Disponible aussi avec filet américain NPT dans les tailles 2”1/2 – 3” – 4”.

Mesures

Degré de filtration: de 1/4’’ à 2’’ 500µm; de 2”1/2 à 4” 800µm.

Mesure	Pression maxi	Code	Emballage
1/4" (DN 8)	20bar/290psi	1920014	20/160
3/8" (DN 10)	20bar/290psi	1920038	20/160
1/2" (DN 15)	20bar/290psi	1920012	20/160
3/4" (DN 20)	20bar/290psi	1920034	10/80
1" (DN 25)	20bar/290psi	1920100	7/56
1"1/4 (DN 32)	20bar/290psi	1920114	4/32
1"1/2 (DN 40)	20bar/290psi	1920112	2/18
2" (DN 50)	20bar/290psi	1920200	2/10
2"1/2 (DN 65)	16bar/232psi	1920212	1/7
3" (DN 80)	16bar/232psi	1920300	1/6
4" (DN 100)	16bar/232psi	1920400	1/2

Degré de filtration: 200µm

Mesure	Pression maxi	Code	Emballage
1/4" (DN 8)	20bar/290psi	1920014A	20/160
3/8" (DN 10)	20bar/290psi	1920038A	20/160
1/2" (DN 15)	20bar/290psi	1920012A	20/160
3/4" (DN 20)	20bar/290psi	1920034A	10/80
1" (DN 25)	20bar/290psi	1920100A	7/56
1"1/4 (DN 32)	20bar/290psi	1920114A	4/32
1"1/2 (DN 40)	20bar/290psi	1920112A	2/18
2" (DN 50)	20bar/290psi	1920200A	2/10
