070

Vanne à boisseau sphérique Berlin, passage intégral

Raccords filetés femelle/femelle ou mâle/femelle.

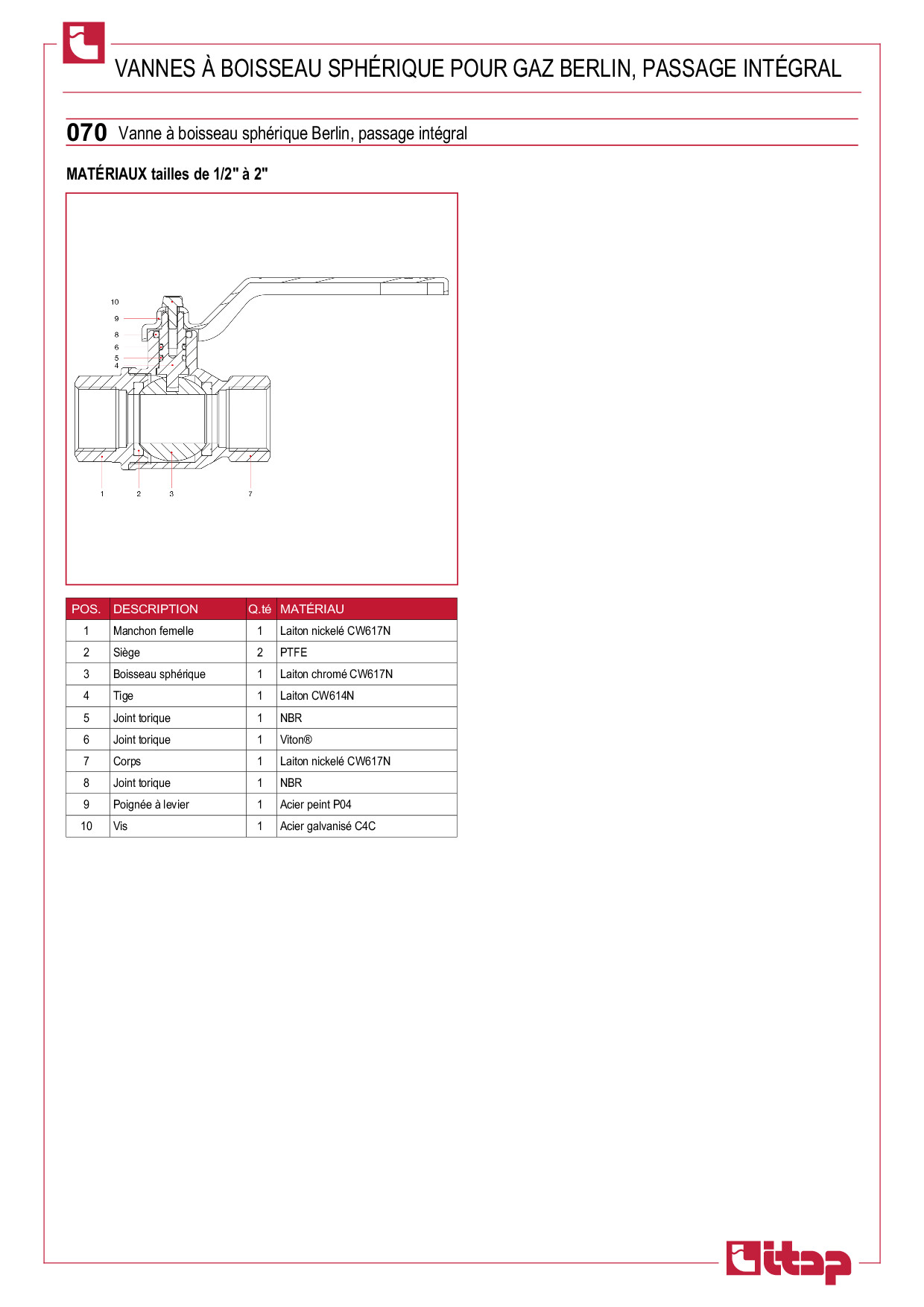

Corps en laiton nickelé.
Poignée en acier (en aluminium en le taiiles 2”1/2 – 3” – 4”) ou papillon en aluminium.
Températures minimum et maximum de fonctionnement: -20 °C, 60 °C.
Raccord fileté femelle:
– ISO 7/1 Rp parallèle (équivalent à DIN EN 10226-1 et BS EN 10226-1) de 1/2” à 2”.
– ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228) 2”1/2 – 3” – 4”.
Raccord fileté mâle:
– ISO 7/1 R conique (équivalant à DIN EN 10226-1 et BS EN 10226-1) de 1/2” à 2”.
– ISO 228 (équivalent à DIN EN ISO 228 et BS EN ISO 228) 2”1/2 – 3” – 4”.

MesurePression maxiCodeEmballage
1/2" (DN 15)5bar/72.5psi070B01212/96
3/4" (DN 20)5bar/72.5psi070B0348/40
1" (DN 25)5bar/72.5psi070B1006/30
1"1/4 (DN 32)5bar/72.5psi070B1144/24
1"1/2 (DN 40)5bar/72.5psi070B1122/18
2" (DN 50)5bar/72.5psi070B2002/14
2"1/2 (DN 65)18bar/261psi1200212G1/5
3" (DN 80)16bar/232psi1200300G1/3
4" (DN 100)14bar/203psi1200400G1/2
