917CDEB

917CDEB

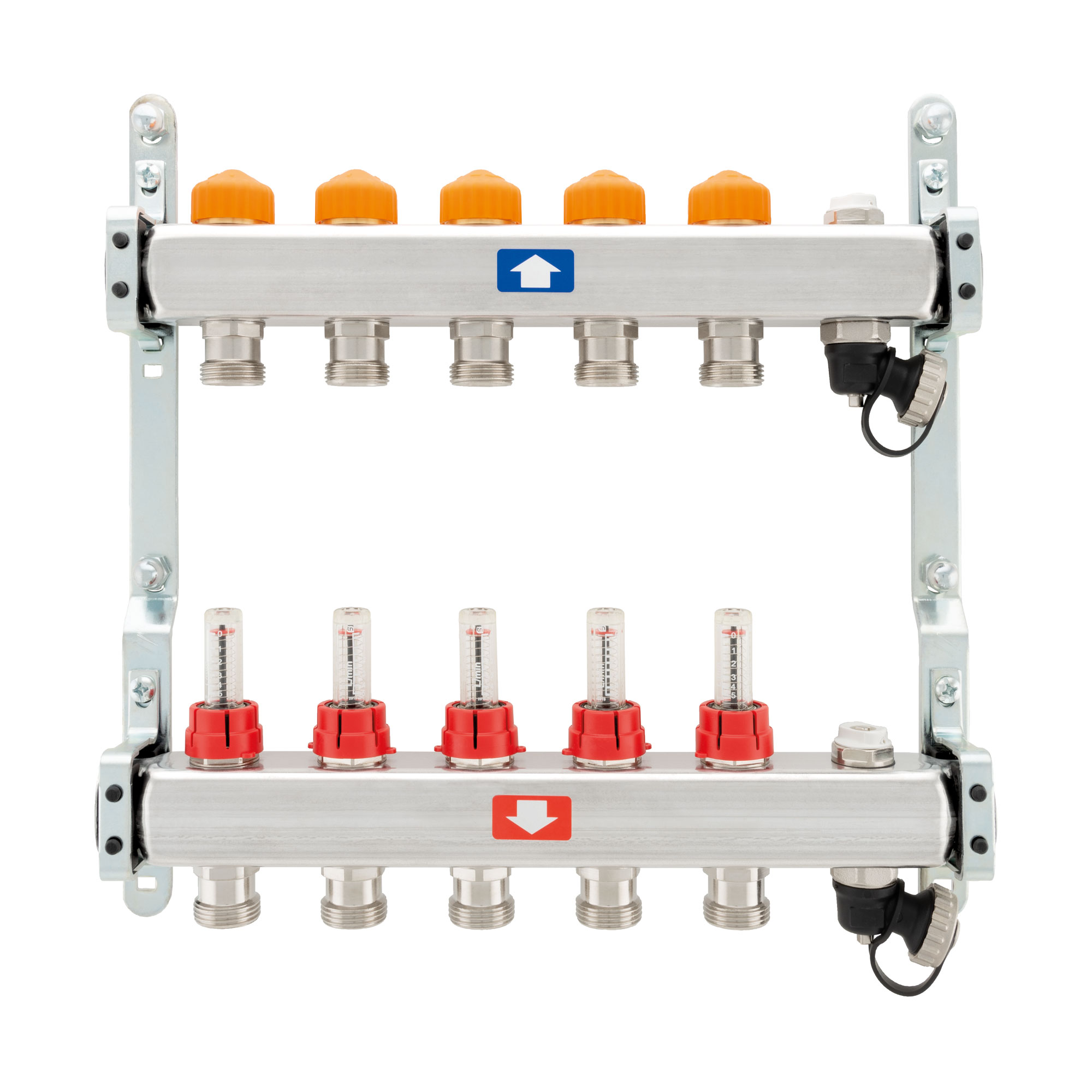

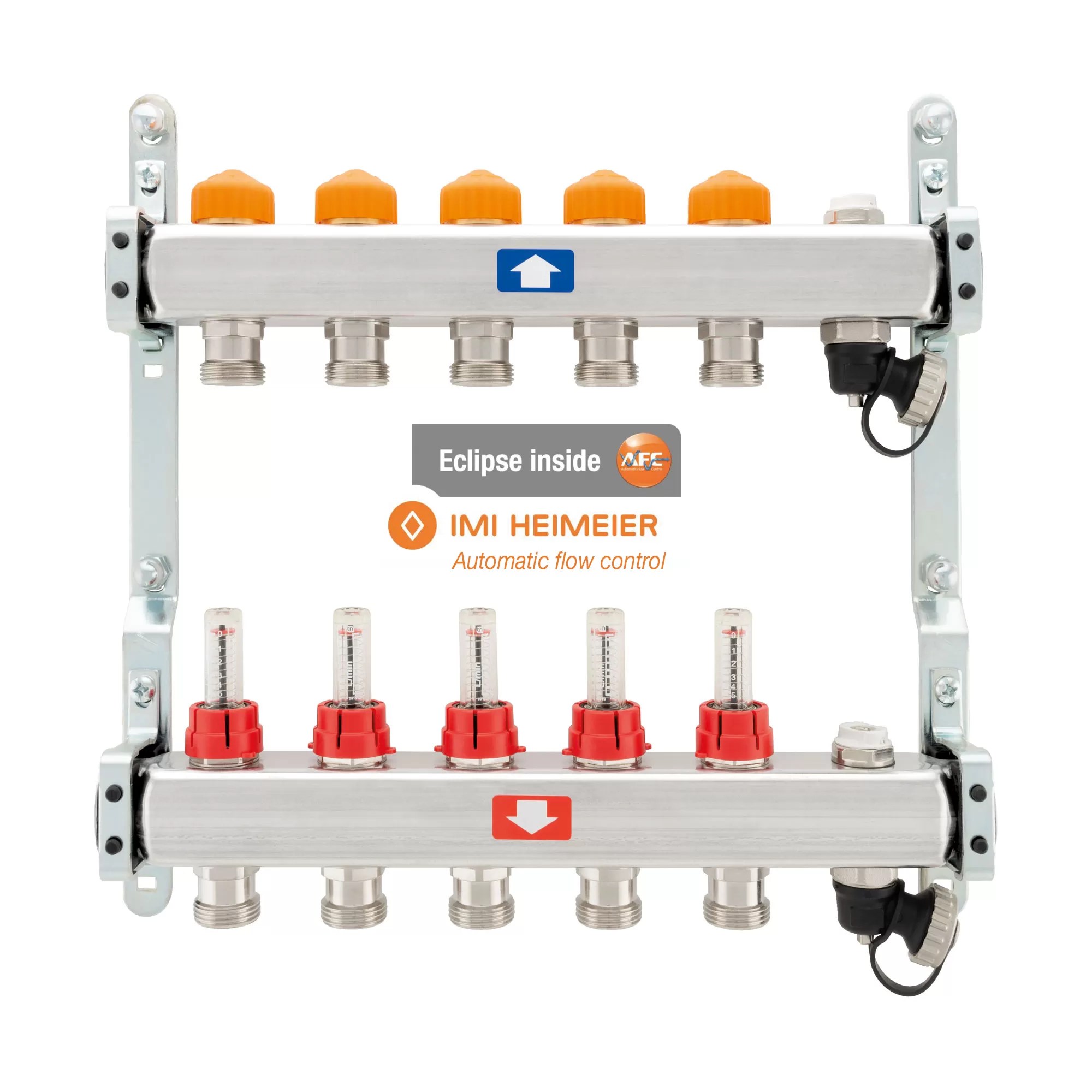

Collettore premontato con flussimetri, scarico e sfiato - Controllo automatico della portata

Descrizione

100% COLLAUDATI

Composto da:
– 1 collettore di ritorno in acciaio inox AISI 304L con inserto termostatizzabile Heimeier Eclipse®
– 1 collettore di mandata in acciaio inox AISI 304L con flussimetri
– 2 staffe metalliche complete
– 2 rubinetti di scarico
– 2 valvole di sfogo aria

Misure disponibili: 1”.
Pressione massima di esercizio: 6 bar.
Temperatura massima di esercizio: 70°C.
Attacchi filettati: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Derivazioni da 2 a 12 con attacco 3/4” Eurokonus.
Interasse derivazioni: mm.50.
ATTENZIONE: i collettori saranno montati sulle staffe.

Tabella misure

Con staffa standard 498STK: interasse: 200mm., eccentricità: 12mm. Adatta per derivazioni con tubi fino a 20 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	6bar/87psi	9170010002034CDEB	1/1
1“x3/4“x3	6bar/87psi	9170010003034CDEB	1/1
1“x3/4“x4	6bar/87psi	9170010004034CDEB	1/1
1“x3/4“x5	6bar/87psi	9170010005034CDEB	1/1
1“x3/4“x6	6bar/87psi	9170010006034CDEB	1/1
1“x3/4“x7	6bar/87psi	9170010007034CDEB	1/1
1“x3/4“x8	6bar/87psi	9170010008034CDEB	1/1
1“x3/4“x9	6bar/87psi	9170010009034CDEB	1/1
1“x3/4“x10	6bar/87psi	9170010010034CDEB	1/1
1“x3/4“x11	6bar/87psi	9170010011034CDEB	1/1
1“x3/4“x12	6bar/87psi	9170010012034CDEB	1/1

Con staffa maggiorata 498STKM: interasse: 200mm., eccentricità: 30mm. Adatta per derivazioni con tubi fino a 25 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	6bar/87psi	9178010002034CDEB	1/1
1“x3/4“x3	6bar/87psi	9178010003034CDEB	1/1
1“x3/4“x4	6bar/87psi	9178010004034CDEB	1/1
1“x3/4“x5	6bar/87psi	9178010005034CDEB	1/1
1“x3/4“x6	6bar/87psi	9178010006034CDEB	1/1
1“x3/4“x7	6bar/87psi	9178010007034CDEB	1/1
1“x3/4“x8	6bar/87psi	9178010008034CDEB	1/1
1“x3/4“x9	6bar/87psi	9178010009034CDEB	1/1
1“x3/4“x10	6bar/87psi	9178010010034CDEB	1/1
1“x3/4“x11	6bar/87psi	9178010011034CDEB	1/1
1“x3/4“x12	6bar/87psi	9178010012034CDEB	1/1

Con staffa maggiorata 498STKMB: interasse: 211mm., eccentricità 30mm. Adatta per derivazioni con tubi fino a 25 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	6bar/87psi	9179010002034CDEB	1/1
1“x3/4“x3	6bar/87psi	9179010003034CDEB	1/1
1“x3/4“x4	6bar/87psi	9179010004034CDEB	1/1
1“x3/4“x5	6bar/87psi	9179010005034CDEB	1/1
1“x3/4“x6	6bar/87psi	9179010006034CDEB	1/1
1“x3/4“x7	6bar/87psi	9179010007034CDEB	1/1
1“x3/4“x8	6bar/87psi	9179010008034CDEB	1/1
1“x3/4“x9	6bar/87psi	9179010009034CDEB	1/1
1“x3/4“x10	6bar/87psi	9179010010034CDEB	1/1
1“x3/4“x11	6bar/87psi	9179010011034CDEB	1/1
1“x3/4“x12	6bar/87psi	9179010012034CDEB	1/1
