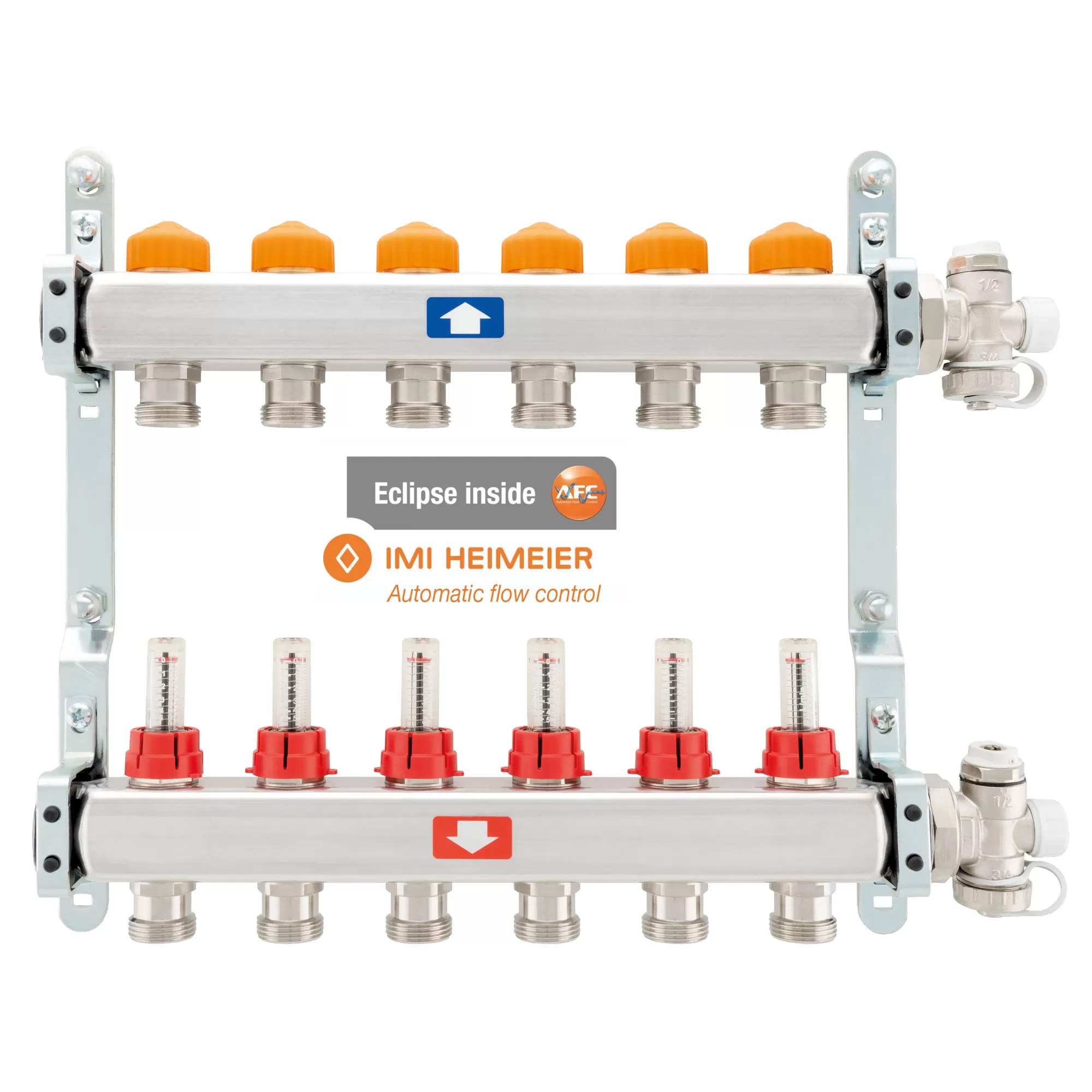

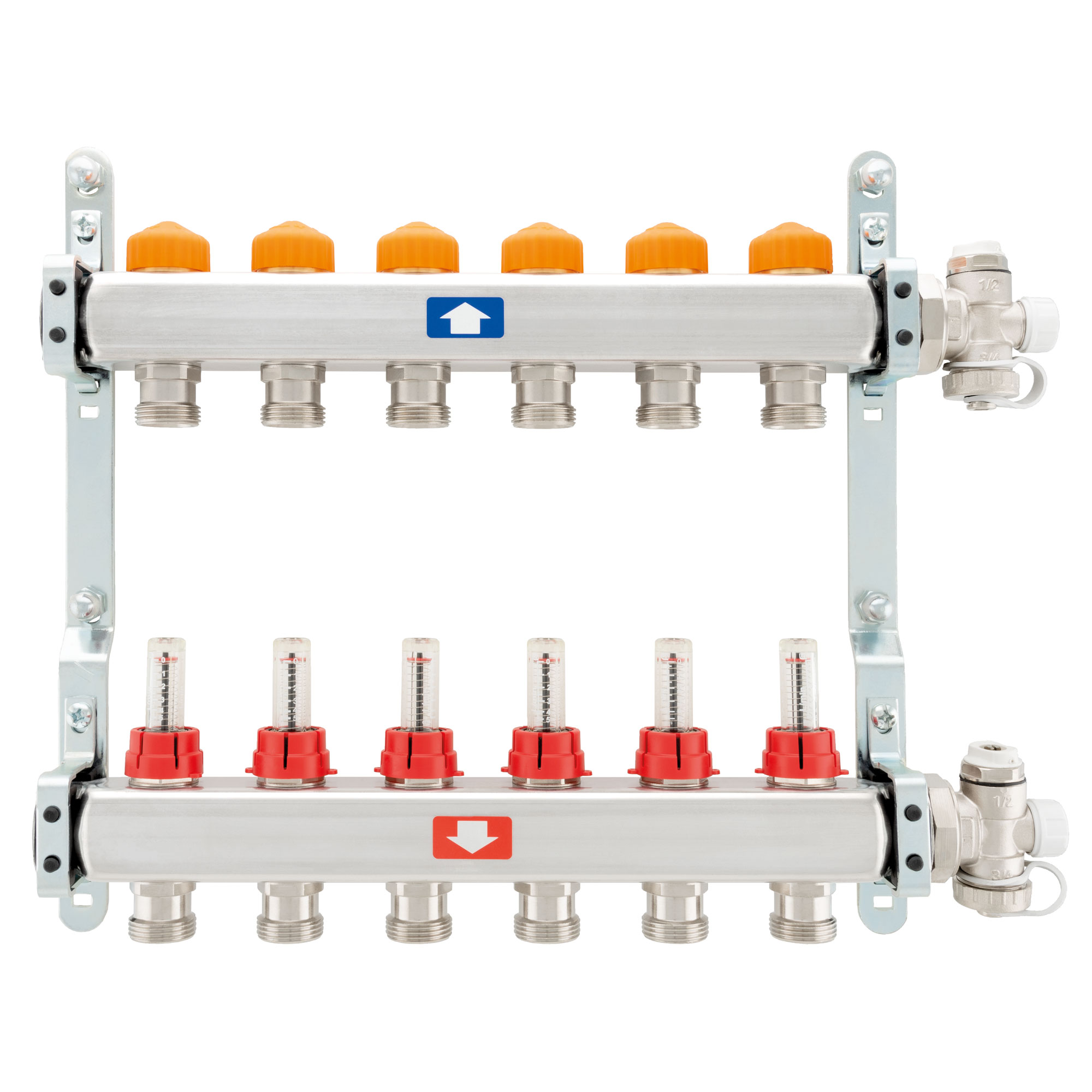

Collettore premontato con flussimetri, scarico e sfiato - Controllo automatico della portata

Descrizione

Composto da:
– 1 collettore di ritorno in acciaio inox AISI 304L con inserto termostatizzabile Heimeier Eclipse®
– 1 collettore di mandata in acciaio inox AISI 304L con flussimetri
– 2 gruppi terminali con valvola di sfogo aria manuale e rubinetto di scarico
– 2 staffe metalliche complete

Misure disponibili: 1”.
Pressione massima di esercizio: 6 bar.
Temperatura massima di esercizio: 70°C.
Attacchi filettati: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Derivazioni da 2 a 13 con attacco 3/4” Eurokonus.
Interasse derivazioni: mm.50.
ATTENZIONE: i collettori saranno montati sulle staffe.

Tabella misure

Con staffa standard 498STK: interasse: 200mm., eccentricità: 12mm. Adatta per derivazioni con tubi fino a 20 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	6bar/87psi	9180010002034CB	1/1
1“x3/4“x3	6bar/87psi	9180010003034CB	1/1
1“x3/4“x4	6bar/87psi	9180010004034CB	1/1
1“x3/4“x5	6bar/87psi	9180010005034CB	1/1
1“x3/4“x6	6bar/87psi	9180010006034CB	1/1
1“x3/4“x7	6bar/87psi	9180010007034CB	1/1
1“x3/4“x8	6bar/87psi	9180010008034CB	1/1
1“x3/4“x9	6bar/87psi	9180010009034CB	1/1
1“x3/4“x10	6bar/87psi	9180010010034CB	1/1
1“x3/4“x11	6bar/87psi	9180010011034CB	1/1
1“x3/4“x12	6bar/87psi	9180010012034CB	1/1
1“x3/4“x13	6bar/87psi	9180010013034CB	1/1

Con staffa maggiorata 498STKM: interasse: 200mm., eccentricità: 30mm. Adatta per derivazioni con tubi fino a 25 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	6bar/87psi	9188010002034CB	1/1
1“x3/4“x3	6bar/87psi	9188010003034CB	1/1
1“x3/4“x4	6bar/87psi	9188010004034CB	1/1
1“x3/4“x5	6bar/87psi	9188010005034CB	1/1
1“x3/4“x6	6bar/87psi	9188010006034CB	1/1
1“x3/4“x7	6bar/87psi	9188010007034CB	1/1
1“x3/4“x8	6bar/87psi	9188010008034CB	1/1
1“x3/4“x9	6bar/87psi	9188010009034CB	1/1
1“x3/4“x10	6bar/87psi	9188010010034CB	1/1
1“x3/4“x11	6bar/87psi	9188010011034CB	1/1
1“x3/4“x12	6bar/87psi	9188010012034CB	1/1
1“x3/4“x13	6bar/87psi	9188010013034CB	1/1

Con staffa maggiorata 498STKMB: interasse: 211mm., eccentricità 30mm. Adatta per derivazioni con tubi fino a 25 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	6bar/87psi	9189010002034CB	1/1
1“x3/4“x3	6bar/87psi	9189010003034CB	1/1
1“x3/4“x4	6bar/87psi	9189010004034CB	1/1
1“x3/4“x5	6bar/87psi	9189010005034CB	1/1
1“x3/4“x6	6bar/87psi	9189010006034CB	1/1
1“x3/4“x7	6bar/87psi	9189010007034CB	1/1
1“x3/4“x8	6bar/87psi	9189010008034CB	1/1
1“x3/4“x9	6bar/87psi	9189010009034CB	1/1
1“x3/4“x10	6bar/87psi	9189010010034CB	1/1
1“x3/4“x11	6bar/87psi	9189010011034CB	1/1
1“x3/4“x12	6bar/87psi	9189010012034CB	1/1
1“x3/4“x13	6bar/87psi	9189010013034CB	1/1
