922MO

922MO

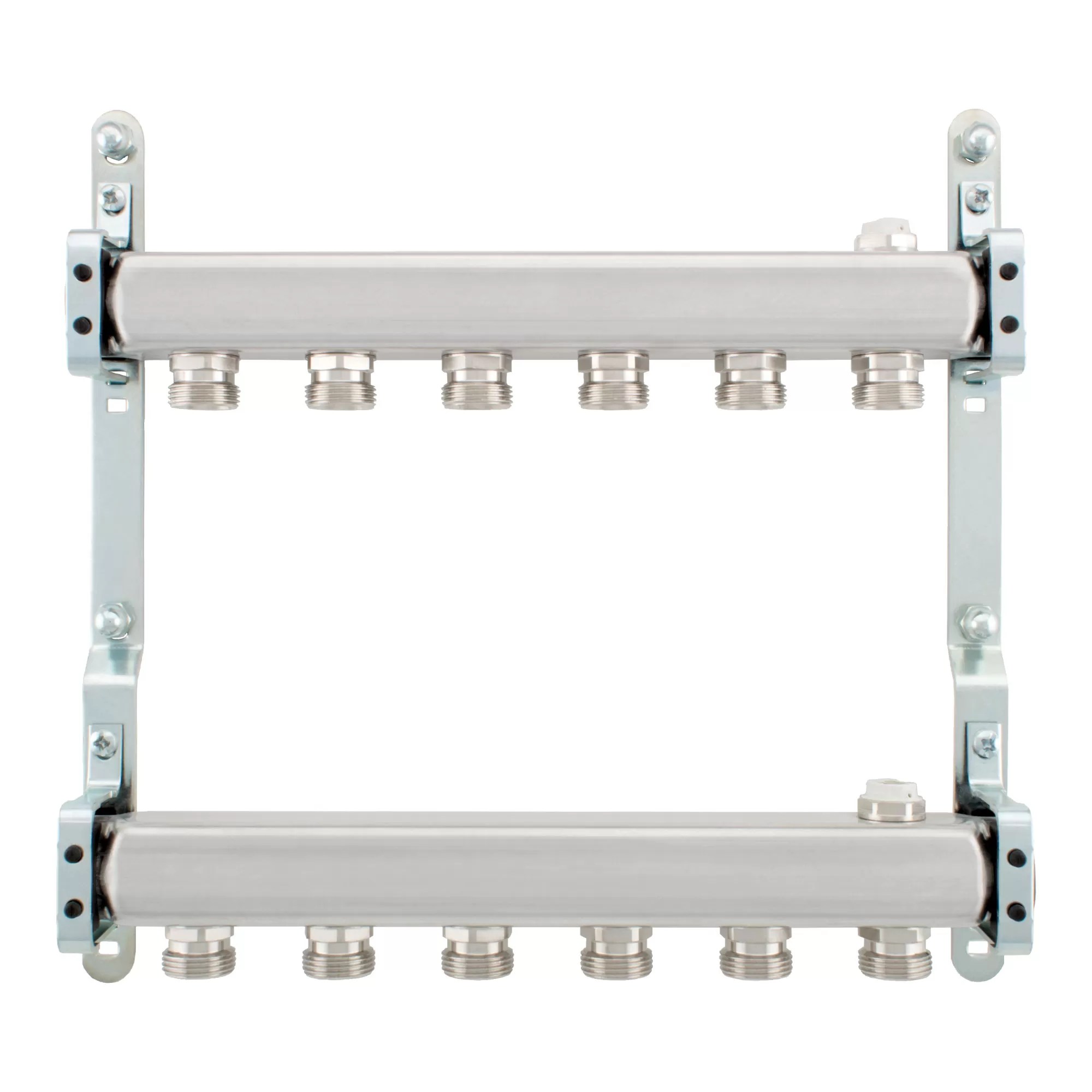

Collettore premontato con valvola di sfogo aria

Descrizione

100% COLLAUDATI

Composto da:
– 1 collettore di ritorno in acciaio inox AISI 304L con valvola di sfogo aria
– 1 collettore di mandata in acciaio inox AISI 304L con valvola di sfogo aria
– 2 staffe metalliche complete

Misure disponibili: 1”.
Pressione massima di esercizio: 10 bar.
Temperatura massima di esercizio: 80°C.
Attacchi filettati: ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Derivazioni da 2 a 12 con attacco 3/4” Eurokonus.
Interasse derivazioni: mm.50.
ATTENZIONE: i collettori saranno montati sulle staffe.

Tabella misure

Con staffa standard 498STK: interasse: 200mm., eccentricità: 12mm. Adatta per derivazioni con tubi fino a 20 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	10bar/145psi	9220010002034MO	1/1
1“x3/4“x3	10bar/145psi	9220010003034MO	1/1
1“x3/4“x4	10bar/145psi	9220010004034MO	1/1
1“x3/4“x5	10bar/145psi	9220010005034MO	1/1
1“x3/4“x6	10bar/145psi	9220010006034MO	1/1
1“x3/4“x7	10bar/145psi	9220010007034MO	1/1
1“x3/4“x8	10bar/145psi	9220010008034MO	1/1
1“x3/4“x9	10bar/145psi	9220010009034MO	1/1
1“x3/4“x10	10bar/145psi	9220010010034MO	1/1
1“x3/4“x11	10bar/145psi	9220010011034MO	1/1
1“x3/4“x12	10bar/145psi	9220010012034MO	1/1

Con staffa maggiorata 498STKM: interasse: 200mm., eccentricità: 30mm. Adatta per derivazioni con tubi fino a 25 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	10bar/145psi	9228010002034MO	1/1
1“x3/4“x3	10bar/145psi	9228010003034MO	1/1
1“x3/4“x4	10bar/145psi	9228010004034MO	1/1
1“x3/4“x5	10bar/145psi	9228010005034MO	1/1
1“x3/4“x6	10bar/145psi	9228010006034MO	1/1
1“x3/4“x7	10bar/145psi	9228010007034MO	1/1
1“x3/4“x8	10bar/145psi	9228010008034MO	1/1
1“x3/4“x9	10bar/145psi	9228010009034MO	1/1
1“x3/4“x10	10bar/145psi	9228010010034MO	1/1
1“x3/4“x11	10bar/145psi	9228010011034MO	1/1
1“x3/4“x12	10bar/145psi	9228010012034MO	1/1

Con staffa maggiorata 498STKMB: interasse: 211mm., eccentricità 30mm. Adatta per derivazioni con tubi fino a 25 mm.

Misura	Pressione	Codice	Imballo
1“x3/4“x2	10bar/145psi	9229010002034MO	1/1
1“x3/4“x3	10bar/145psi	9229010003034MO	1/1
1“x3/4“x4	10bar/145psi	9229010004034MO	1/1
1“x3/4“x5	10bar/145psi	9229010005034MO	1/1
1“x3/4“x6	10bar/145psi	9229010006034MO	1/1
1“x3/4“x7	10bar/145psi	9229010007034MO	1/1
1“x3/4“x8	10bar/145psi	9229010008034MO	1/1
1“x3/4“x9	10bar/145psi	9229010009034MO	1/1
1“x3/4“x10	10bar/145psi	9229010010034MO	1/1
1“x3/4“x11	10bar/145psi	9229010011034MO	1/1
1“x3/4“x12	10bar/145psi	9229010012034MO	1/1
