Регулировочный блок Арт. 949 используется для отопительных систем с радиаторными панелями и устанавливается непосредственно в корпусе на распределительном коллекторе, благодаря своим небольшим габаритным размерам.
Минимальная глубина металлического корпуса Арт. 498, требуемая для установки регулировочного блока, составляет 90 мм.
Регулировка представляет собой понижение и поддержание постоянной температуры жидкости- теплоносителя при помощи 3-ходового смесительного клапана с термостатической головкой, регулируемого контактным датчиком.
Циркуляционный насос (поставляется по запросу) обеспечивает циркуляцию жидкости в трубах, а предохранительный термостат ограничивает максимальную температуру.

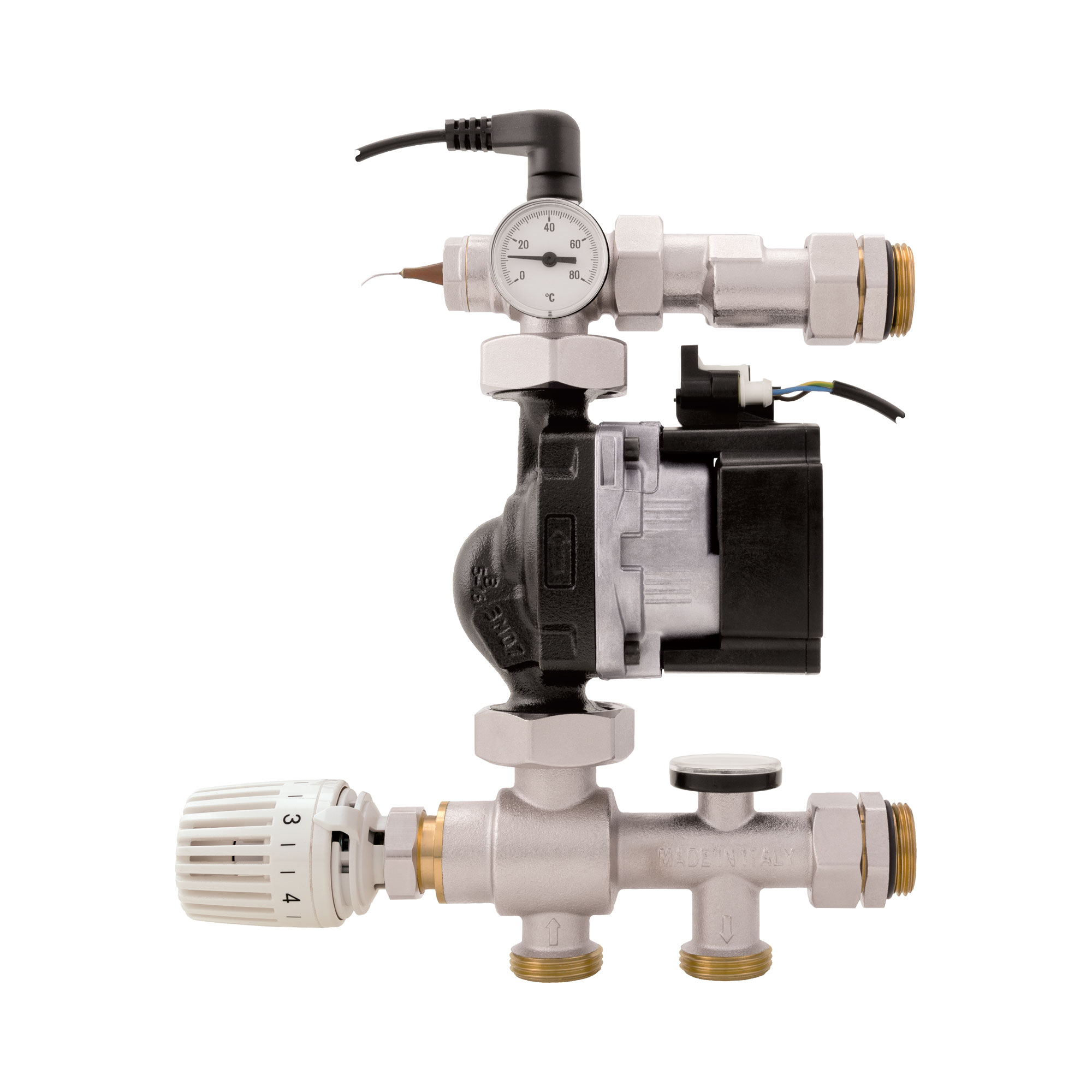

РЕГУЛИРОВОЧНЫЙ БЛОК ФИКСИРОВАННЫЙ
Состоит из:
– 3-ходового смесительного клапана
– Термостатической головки с контактным датчиком
– Предохранительного термостата, калиброванного на 55°C
– Термометра (шкала 0°-80°C), установленного на подаче и возврате
– Насос низкого энергетического потребления (на заказ)
Технические характеристики:
– Используемая жидкость: вода, гликолевые растворы макс. 30%
– Регулируемая температура: 20°C – 55°C
– Максимальное рабочее давление: 6 бар
– Корпус штуцерного клапана: никелированная латунь
– Доступные размеры: 1“
– Разъемы с резьбой ISO 228 (равнозначный DIN EN ISO 228 и BS EN ISO 228)
Для правильной установки группы регулировки, рекомендуется применение следующих кронштейнов крепления:
– Aрт. 498STK с межосевым расстоянием 200 мм и эксцентриком 12 мм.
– Aрт. 949ST.
