922C

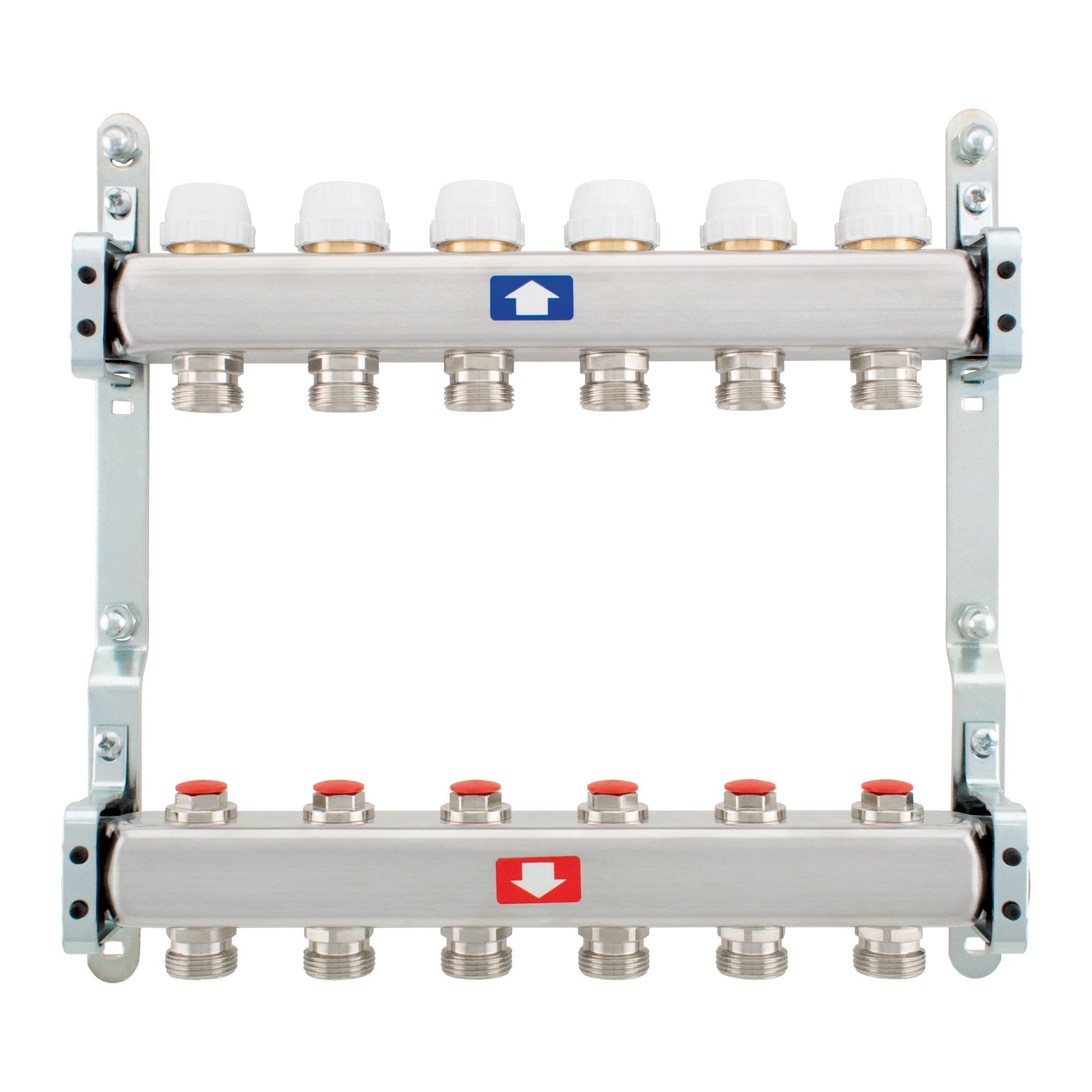

Vormontierter Verteiler mit Rücklaufverschraubungen

100% GEPRÜFT

Bestehend aus:
– 1 Rücklaufverteiler aus Edelstahl AISI 304L mit Absperrventilen, die für eine Stellantrieb prädisponiert sind
– 1 Vorlaufverteiler aus Edelstahl AISI 304L mit Rücklaufverschraubung
– 2 Metallhalterungen für vormontierte Heizkreisverteiler

Verfügbare Größen: 1”.
Maximaler Betriebsdruck: 10 bar.
Maximale Betriebstemperatur: 80 °C.
Gewindeanschlüsse: ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Von 2 bis 13 Abzweigungen mit 3/4” Eurokonus Anschluss.
Achsabstand der Abzweigungen: 50 mm.
Wenn Stellantrieb Art. 891M und 891MR verwendet werden, wird das außermittige Bypass-Set Art. 860BY empfohlen.
ACHTUNG: Die Heizkreisverteiler werden auf die Halterungen montiert.

Mit Standard-Bügeln 498STK: Balkenabstand 200 mm. Außermittigkeit: 12 mm. Geeignet für Verteiler mit Rohren bis 20 mm.

Mit Verbesserte-Bügel 498STKM: Balkenabstand 200 mm. Außermittigkeit: 30mm. Geeignet für Verteiler mit Rohren bis 25 mm.

Mit Verbesserte-Bügel 498STKMB: Balkenabstand 211 mm. Außermittigkeit: 30mm. Geeignet für Verteiler mit Rohren bis 25 mm.
