KUGELHÄHNE UND ABSPERRSCHIEBER

GRIFFE FÜR KUGELHÄHNE

086B

086B

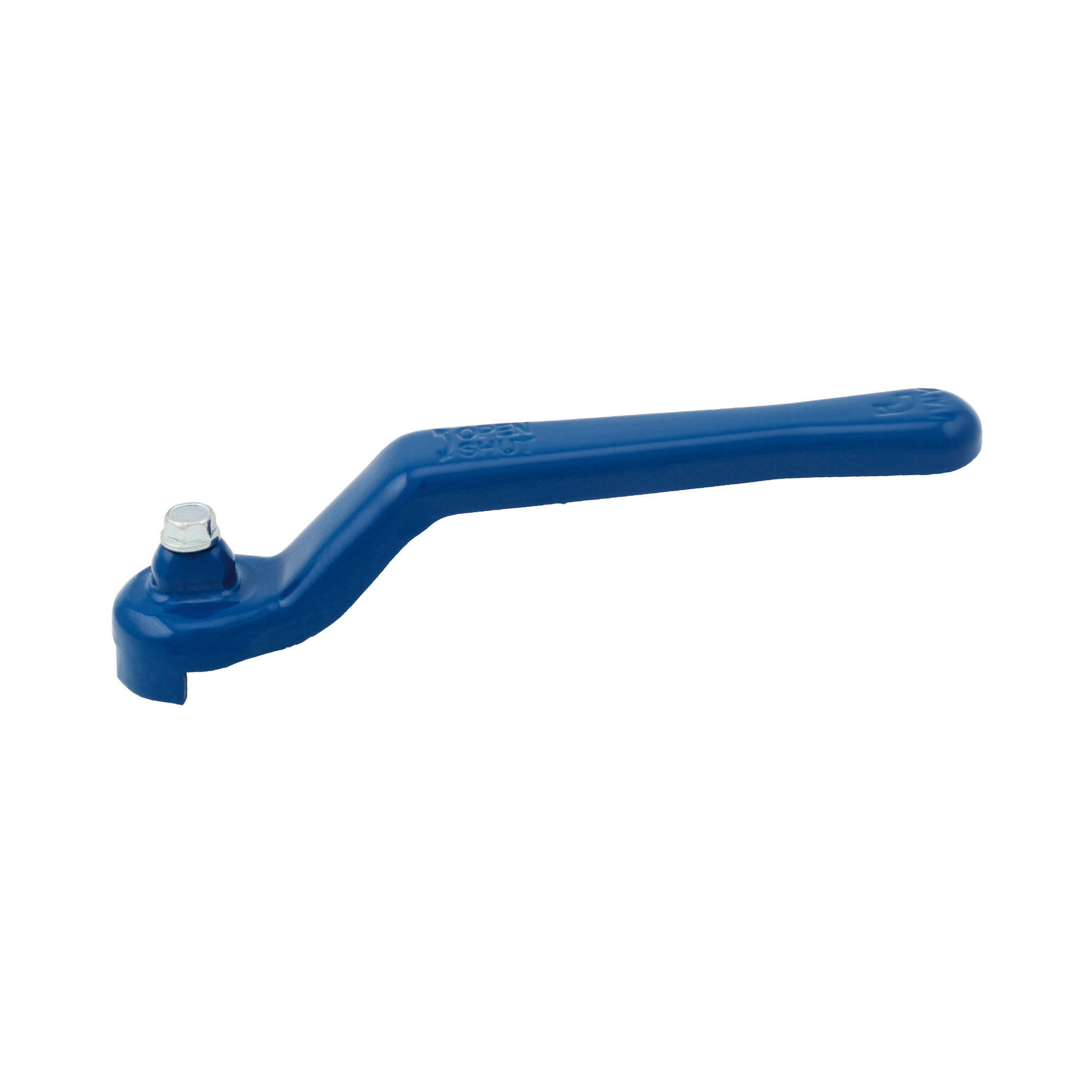

Hebelgriff für Kugelhähne und -hähne

Beschreibung

Größe des Griffs entsprechend jedem einzelnen Ventil.

Art.	1/4”	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
111/112	1	1	1	2	3	3	4	4
076/077	1	1	2	3	3	4	5	5
090/091	1	1	1	3	3	4	4	5
290P/291P	1	1	1	3	3	4	4	5
116/117	1	1	1	3	3	4	4	5
080/081	–	–	2	3	3	4	5	5
131/132	–	1	1	2	2	–	–	–
166	–	–	1	1	–	–	–	–
174	–	–	1	1	–	–	–	–
178	–	–	1	1	–	–	–	–
115	–	–	1	3	3	4	4	5
098	–	–	1	3	3	4	4	5
298	–	–	1	3	3	–	–	–
376/377	1	1	2	3	3	4	5	5

Abmessungen

Abmessung	Artikelnummer	Verpackung
1	0860001B	20/400
2	0860002B	20/400
3	0860003B	20/300
4	0860004B	10/100
5	0860005B	10/100
