Kugelhahn IDEAL, voller Durchgang - 092
Kugelhahn IDEAL, voller Durchgang - 092
3D

092

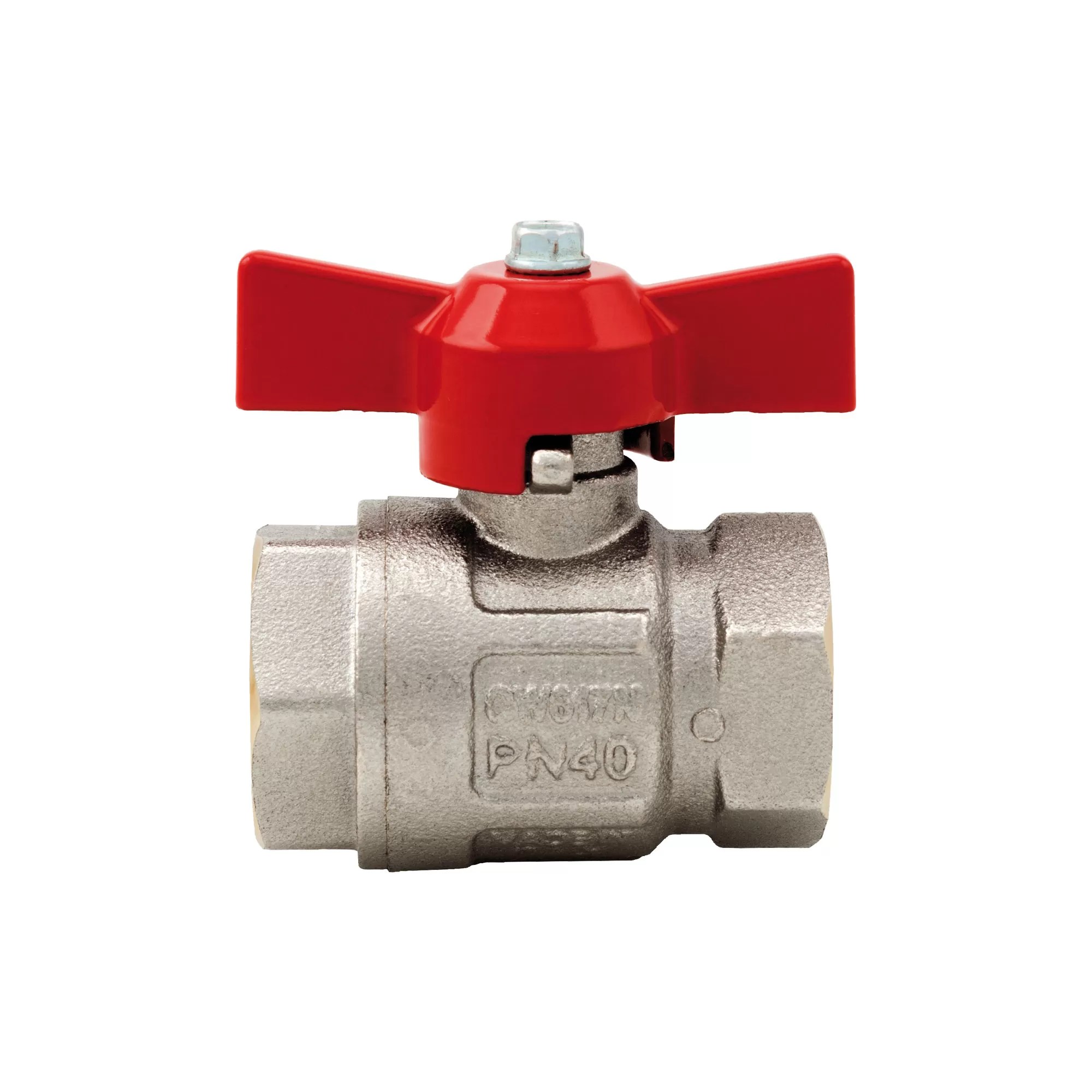

Kugelhahn IDEAL, voller Durchgang

Gewindeanschlüsse Innengewinde/Innengewinde.
T-Griff aus Aluminium.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Mit amerikanischem NPT-Gewinde in den Größen 1/4“ bis 1“ erhältlich.

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi092001415/210
3/8" (DN 10)50bar/725psi092003815/210
1/2" (DN 15)50bar/725psi092001212/144
3/4" (DN 20)40bar/580psi09200348/96
1" (DN 25)40bar/580psi09201006/54
1"1/4 (DN 32)30bar/435psi09201144/32
Abmessungen 092
PDF Downloaden
Materialien 092
PDF Downloaden
Installation 092
PDF Downloaden
Diagramm Druckverluste 092
PDF Downloaden
Pressure-temperature diagram 092
PDF Downloaden
Declaration of Conformity 092
PDF Downloaden
BIMBIM STEPSTEP Technischer KatalogTechnischer Katalog
