Kugelhahn IDEAL, voller Durchgang - 093
Kugelhahn IDEAL, voller Durchgang - 093
3D

093

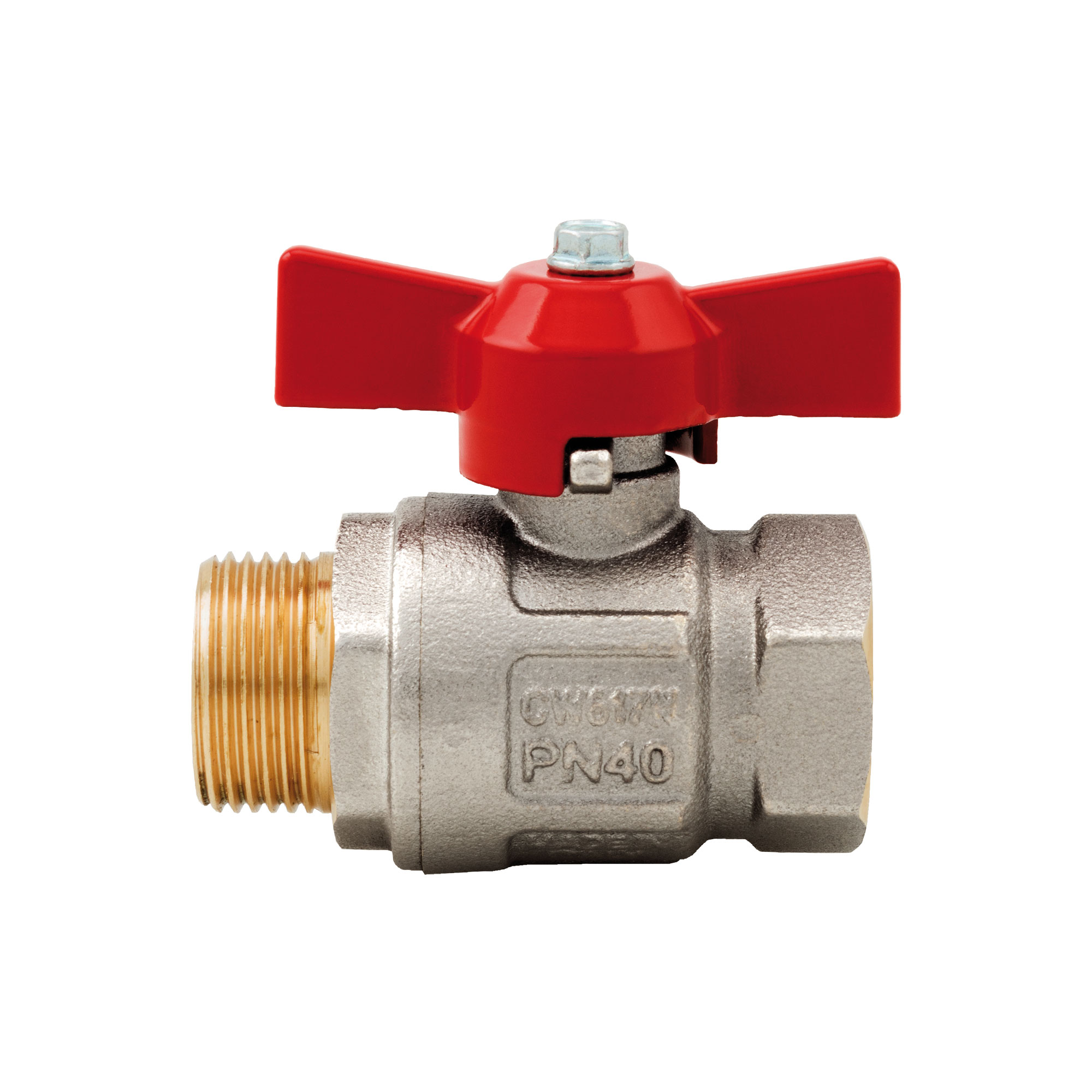

Kugelhahn IDEAL, voller Durchgang

Geeignet für Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen.

Gewindeanschlüsse Außengewinde/Innengewinde.
T-Griff aus Aluminium.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi093001415/180
3/8" (DN 10)50bar/725psi093003815/180
1/2" (DN 15)50bar/725psi093001212/132
3/4" (DN 20)40bar/580psi09300348/88
1" (DN 25)40bar/580psi09301006/48
1"1/4 (DN 32)30bar/435psi09301144/32
Abmessungen 093
PDF Downloaden
Materialien 093
PDF Downloaden
Installation 093
PDF Downloaden
Diagramm Druckverluste 093
PDF Downloaden
Pressure-temperature diagram 093
PDF Downloaden
Declaration of Conformity 093
PDF Downloaden
BIMBIM STEPSTEP Technischer KatalogTechnischer Katalog
