VALVOLE A SFERA E SARACINESCHE

MANIGLIE PER VALVOLE A SFERA

088

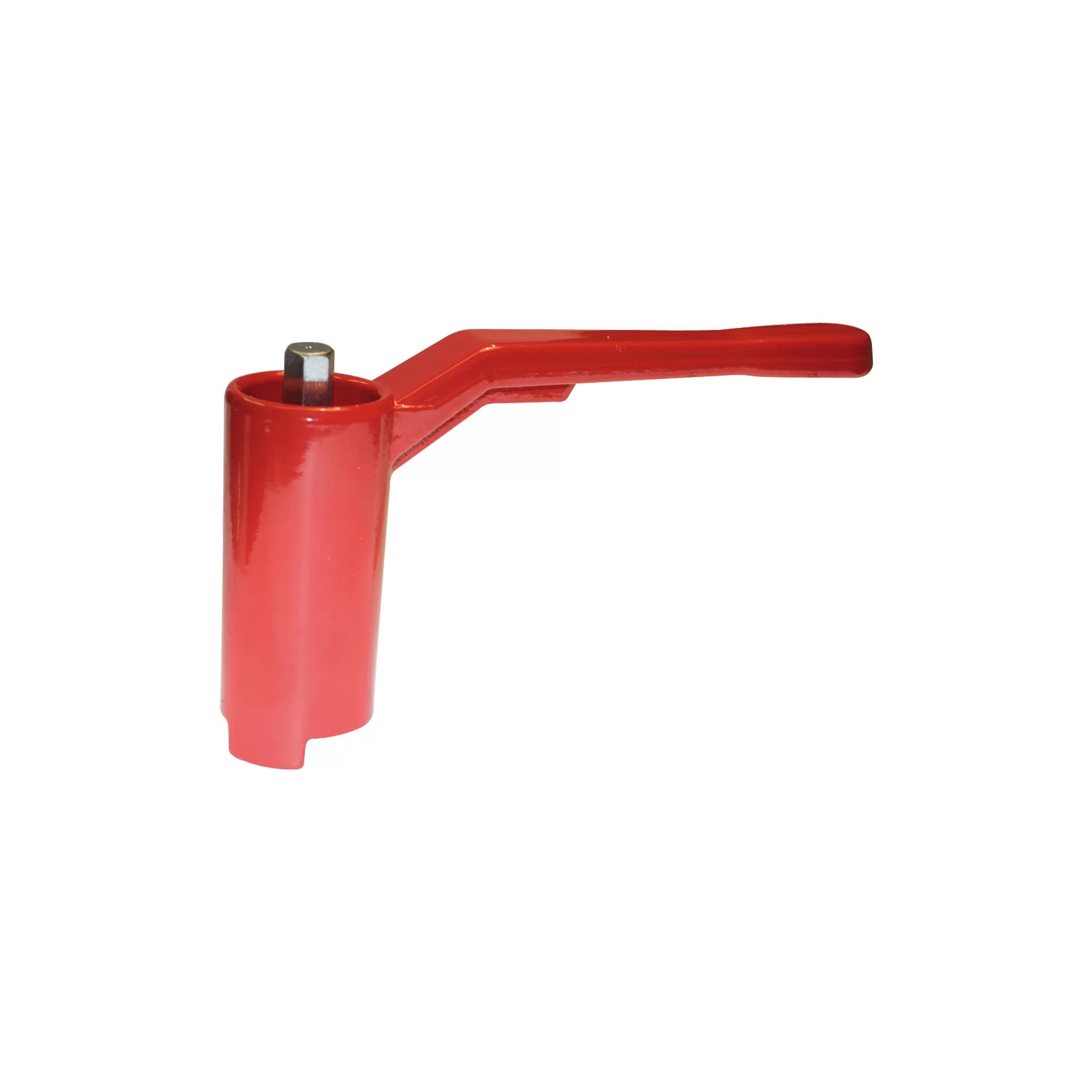

Maniglia prolungata per tubi rivestiti - 088

Maniglia prolungata per tubi rivestiti - 088

088
Maniglia prolungata per tubi rivestiti

Descrizione

La maniglia prolungata può essere abbinata ai modelli di valvole a sfera indicati nella tabella.

Misura della maniglia corrispondente ad ogni valvola.

Art.	1/4”	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”	2”1/2	3”	4”
111/112	1	1	1	2	3	3	4	4	6	7	7
090/091	1	1	1	3	3	4	4	5	6	7	7
116/117	1	1	1	3	3	4	4	5	–	–	–
080/081	–	–	2	3	3	4	5	5	–	–	–
076/077	1	1	2	3	3	4	5	5	–	–	–
115	–	–	1	3	3	4	4	5	–	–	–
131/132	–	1	1	2	2	–	–	–	–	–	–
166	–	–	1	1	–	–	–	–	–	–	–
174	–	–	1	1	–	–	–	–	–	–	–
178	–	–	1	1	–	–	–	–	–	–	–
098	–	–	1	3	3	4	4	5	–	–	–
298	–	–	1	3	3	–	–	–	–	–	–
120/121	–	–	–	–	–	–	–	–	7	7	7

Tabella misure

Misura	Codice	Imballo
1	0880001	10/120
2	0880002	10/120
3	0880003	10/120
4	0880004	10/80
5	0880005	10/50
6	0880006	1/30
7	0880007	1/18

Certificazioni

Quote ingombro

Materiali

Dichiarazione di conformità
