VÁLVULAS DE ESFERA Y VÁLVULAS DE COMPUERTA

MANILLAS PARA VÁLVULAS DE ESFERA

088

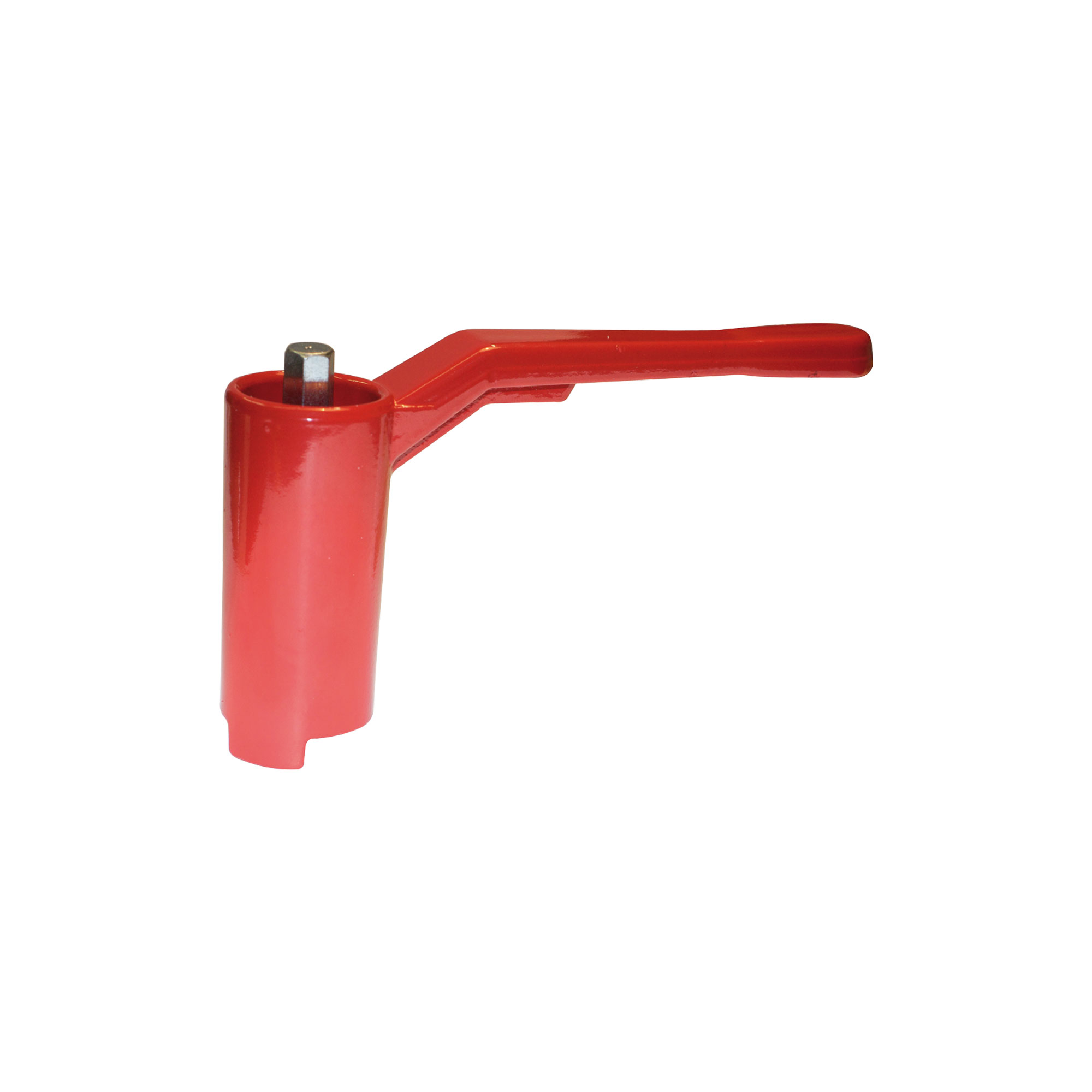

Manilla prolongada con tornillo para tubos revestidos - 088

088
Manilla prolongada con tornillo para tubos revestidos

Descripción

La manilla prolongada se puede combinar con los modelos de válvulas de esfera indicados en la tabla siguiente.

Medida de la manilla correspondiente a cada válvula.

Art.	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
111/112	1	1	1	2	3	3	4	4	6	7	7
090/091	1	1	1	3	3	4	4	5	6	7	7
116/117	1	1	1	3	3	4	4	5	–	–	–
080/081	–	–	2	3	3	4	5	5	–	–	–
076/077	1	1	2	3	3	4	5	5	–	–	–
115	–	–	1	3	3	4	4	5	–	–	–
131/132	–	1	1	2	2	–	–	–	–	–	–
166	–	–	1	1	–	–	–	–	–	–	–
174	–	–	1	1	–	–	–	–	–	–	–
178	–	–	1	1	–	–	–	–	–	–	–
098	–	–	1	3	3	4	4	5	–	–	–
298	–	–	1	3	3	–	–	–	–	–	–
120/121	–	–	–	–	–	–	–	–	7	7	7

Medidas

Medida	Código	Embalaje
1	0880001	10/120
2	0880002	10/120
3	0880003	10/120
4	0880004	10/80
5	0880005	10/50
6	0880006	1/30
7	0880007	1/18

Certificaciones

Dimensiones

Materiales

Declaration of Conformity

Catálogo Técnico
