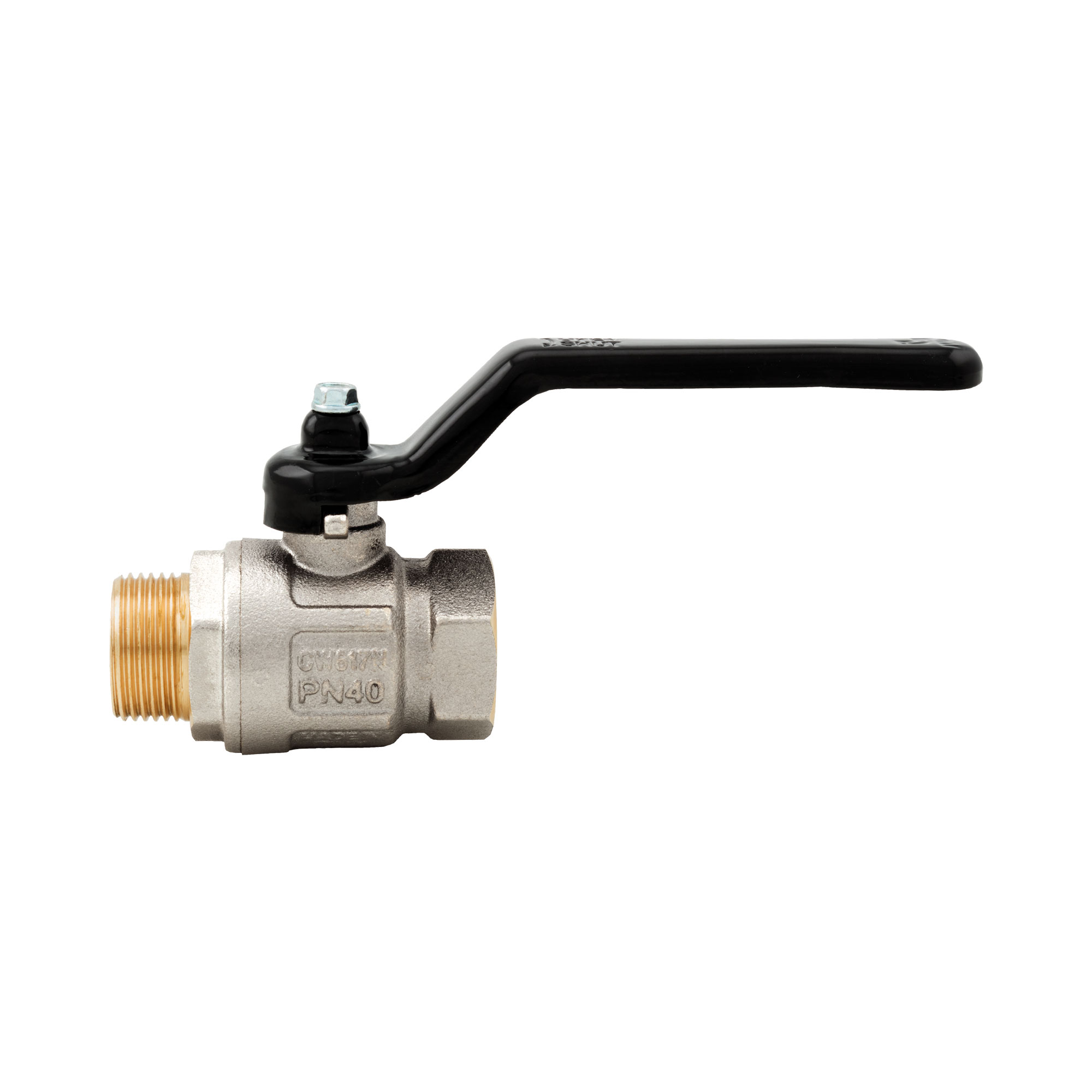

Kugelhahn IDEAL, voller Durchgang - 091N
Kugelhahn IDEAL, voller Durchgang - 091N
3D

091N
Kugelhahn IDEAL, voller Durchgang

Geeignet für Wasserversorgungs-, Heizungs-, Klima- und Druckluftanlagen.

Gewindeanschlüsse Außengewinde/Innengewinde.
Hebelgriff aus Stahl.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf.
Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

AbmessungDruckArtikelnummerVerpackungSTEP
1/4" (DN 8)50bar/725psi0910014N12/144
3/8" (DN 10)50bar/725psi0910038N12/144
1/2" (DN 15)50bar/725psi0910012N12/108
3/4" (DN 20)40bar/580psi0910034N8/64
1" (DN 25)40bar/580psi0910100N6/48
1"1/4 (DN 32)30bar/435psi0910114N3/24
1"1/2 (DN 40)30bar/435psi0910112N2/16
2" (DN 50)25bar/362.5psi0910200N2/10
Abmessungen 091N
PDF Downloaden
Materialien 091N
PDF Downloaden
Installation 091N
PDF Downloaden
Diagramm Druckverluste 091N
PDF Downloaden
Pressure-temperature diagram 091N
PDF Downloaden
Declaration of Conformity 091N
PDF Downloaden
BIMBIM STEPSTEP Technischer KatalogTechnischer Katalog
