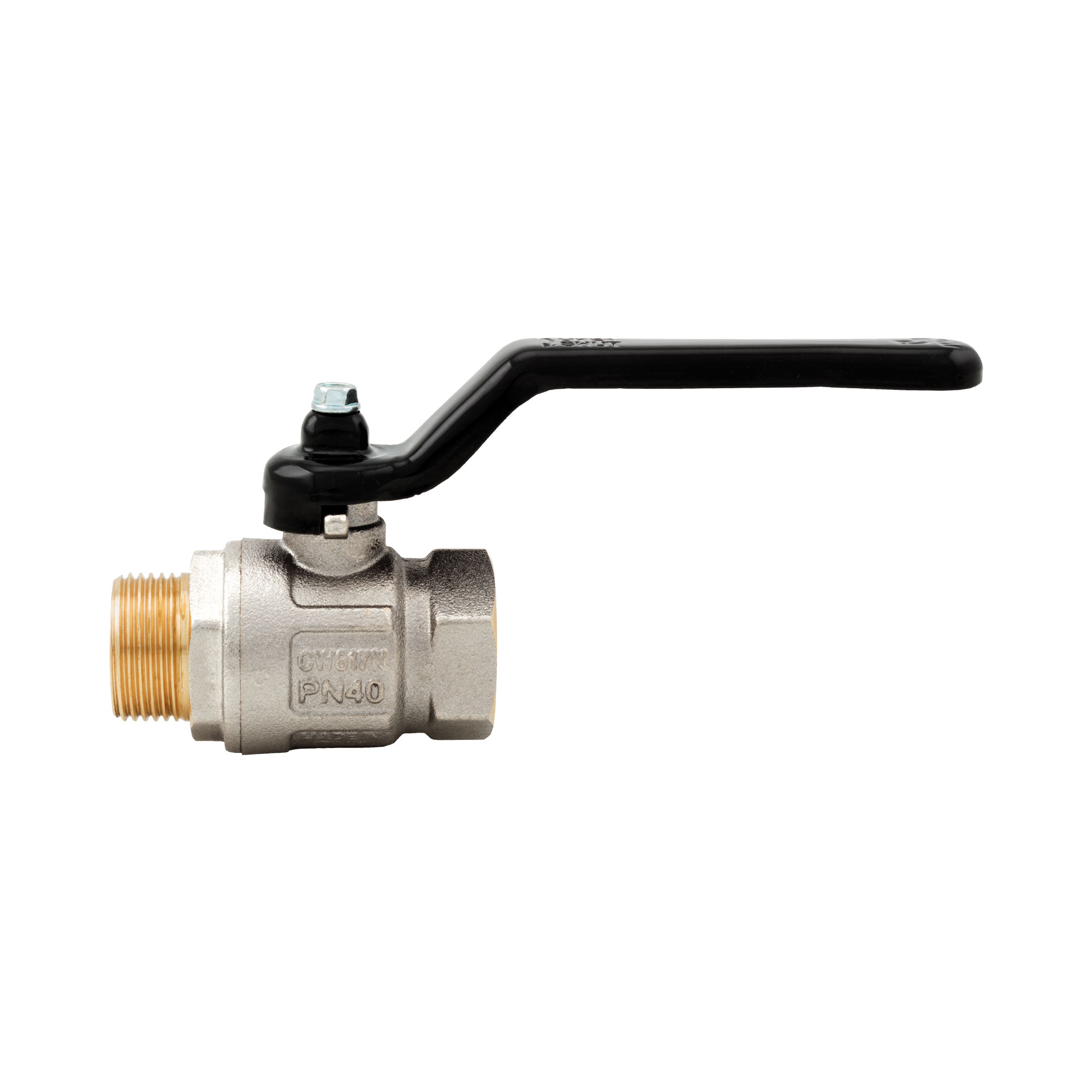

IDEAL кран шаровый, полнопроходной - 091N
IDEAL кран шаровый, полнопроходной - 091N
3D

091N
IDEAL кран шаровый, полнопроходной

Предназначен для домашнего водоснабжения, отопления, установок кондиционирования, систем сжатого воздуха.
IDEAL

Резьбы НР-ВР.
Стальная рукоятка-рычаг.
Корпус никелированная латунь.
Минимальная максимальная рабочие температуры: -20°C, 150°C в отсутствии пара.
Резьбы: ISO228 (эквивалентно DIN EN ISO 228 и BS EN ISO 228).

РазмерДАВЛЕНИЕКод ItapУпаковкаSTEP
1/4" (DN 8)50bar/725psi0910014N12/144
3/8" (DN 10)50bar/725psi0910038N12/144
1/2" (DN 15)50bar/725psi0910012N12/108
3/4" (DN 20)40bar/580psi0910034N8/64
1" (DN 25)40bar/580psi0910100N6/48
1"1/4 (DN 32)30bar/435psi0910114N3/24
1"1/2 (DN 40)30bar/435psi0910112N2/16
2" (DN 50)25bar/362.5psi0910200N2/10
Общие размеры 091N
Скачать PDF
Материалы 091N
Скачать PDF
Установка 091N
Скачать PDF
Диаграмма падения давления 091N
Скачать PDF
Pressure-temperature diagram 091N
Скачать PDF
Declaration of Conformity 091N
Скачать PDF
