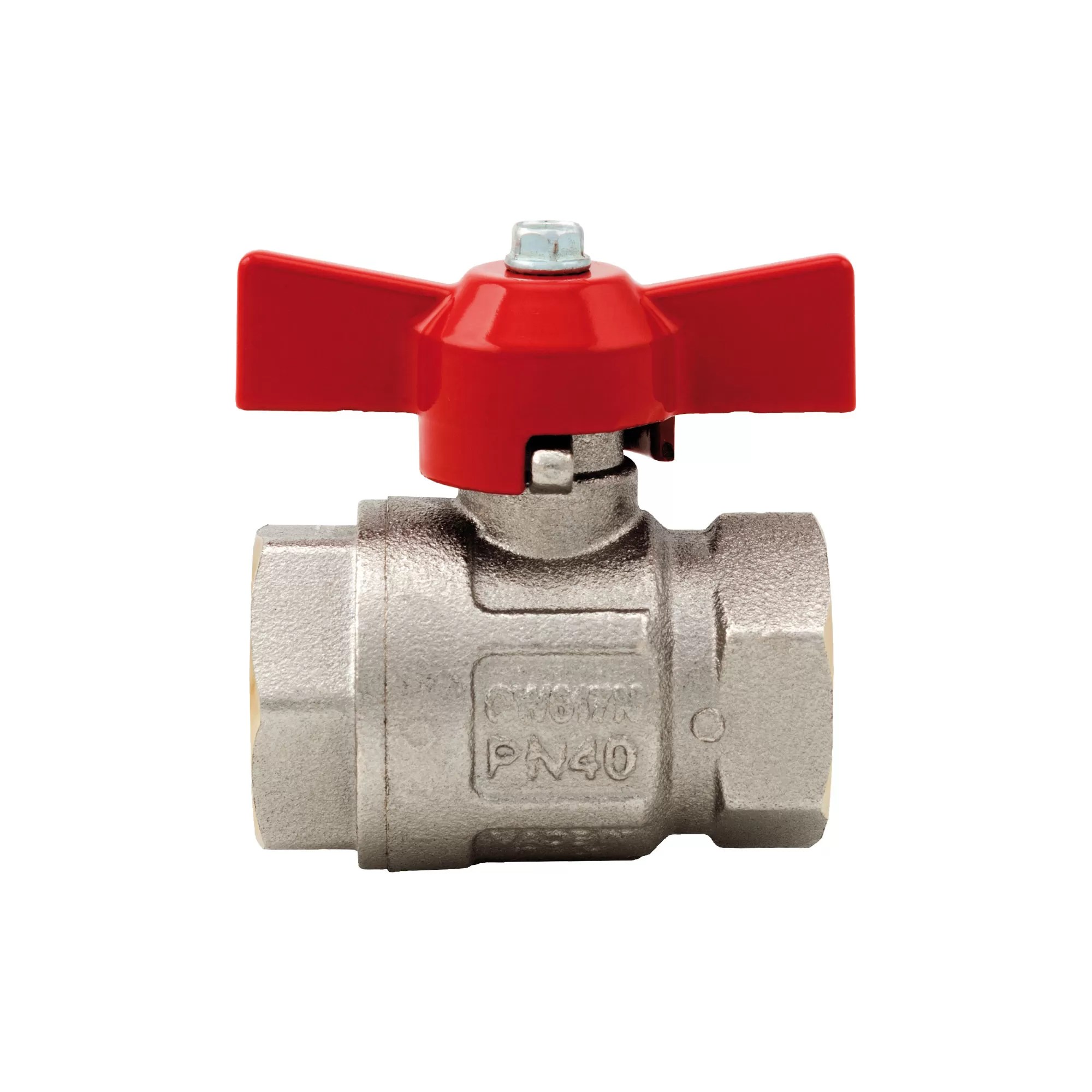

Válvula de esfera Ideal, paso total - 092
Válvula de esfera Ideal, paso total - 092
3D

092
Válvula de esfera Ideal, paso total

Conexiones roscadas hembra/hembra.
Manilla en forma de T de aluminio.
Cuerpo de latón niquelado.
Temperatura mínima y máxima de trabajo: -20°C, 150°C en ausencia de vapor.
Conexiones roscadas ISO 228 (equivalente a DIN EN ISO 228 y BS EN ISO 228).
Disponible con rosca americana NPT en las medidas de 1/4″a 1″.

MedidaPresiónCódigoEmbalajeSTEP
1/4" (DN 8)50bar/725psi092001415/210
3/8" (DN 10)50bar/725psi092003815/210
1/2" (DN 15)50bar/725psi092001212/144
3/4" (DN 20)40bar/580psi09200348/96
1" (DN 25)40bar/580psi09201006/54
1"1/4 (DN 32)30bar/435psi09201144/32
Dimensiones 092
Descargar PDF
Materiales 092
Descargar PDF
Instalación 092
Descargar PDF
Diagrama de pérdidas de carga 092
Descargar PDF
Pressure-temperature diagram 092
Descargar PDF
Declaration of Conformity 092
Descargar PDF
