Válvula de esfera Ideal, paso total - 093
Válvula de esfera Ideal, paso total - 093
3D

093

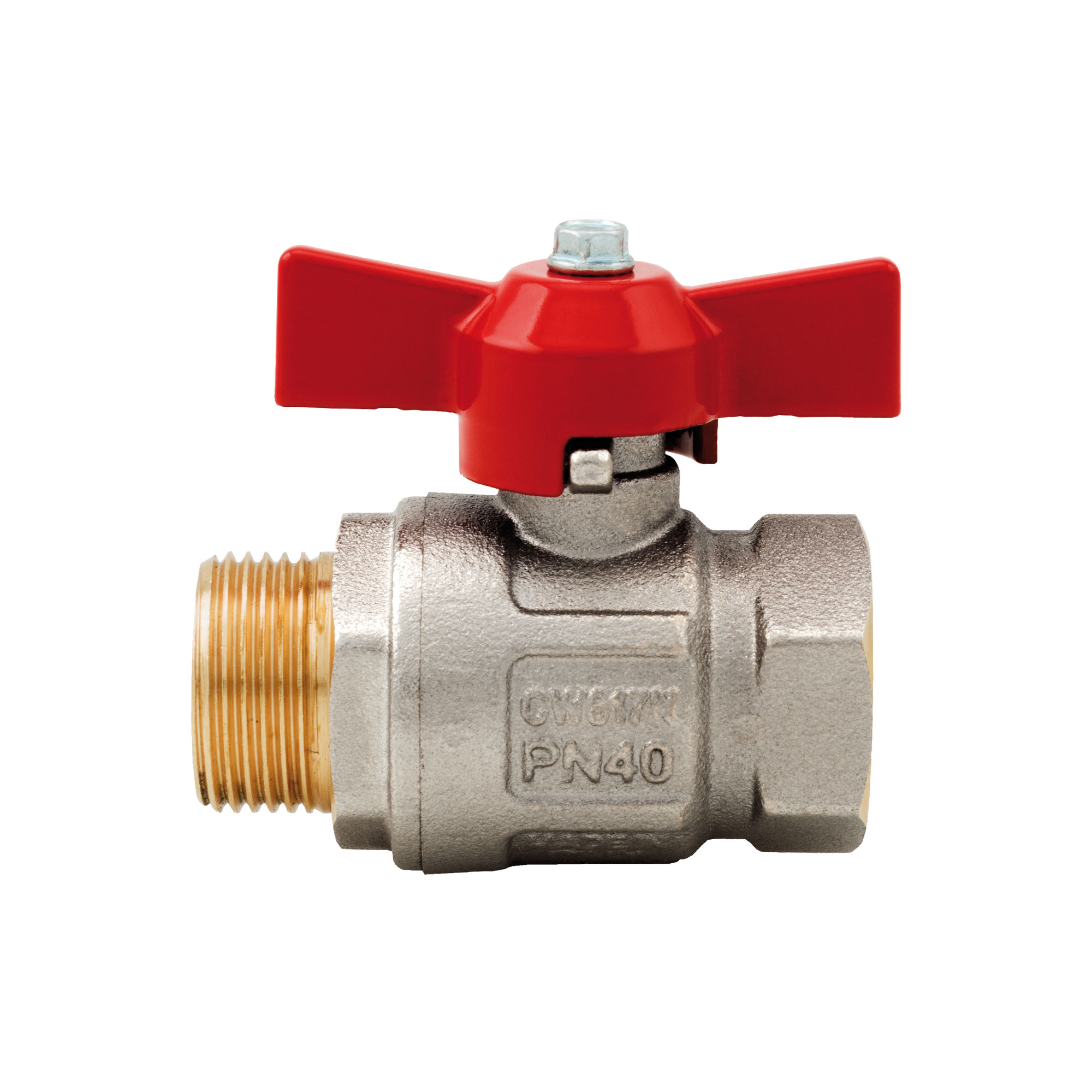

Válvula de esfera Ideal, paso total

Conexiones roscadas macho/hembra.
Manilla en forma de T de aluminio.
Cuerpo de latón niquelado.
Temperatura mínima y máxima de trabajo: -20°C, 150°C en ausencia de vapor.
Conexiones roscadas ISO 228 (equivalente a DIN EN ISO 228 y BS EN ISO 228).

MedidaPresiónCódigoEmbalajeSTEP
1/4" (DN 8)50bar/725psi093001415/180
3/8" (DN 10)50bar/725psi093003815/180
1/2" (DN 15)50bar/725psi093001212/132
3/4" (DN 20)40bar/580psi09300348/88
1" (DN 25)40bar/580psi09301006/48
1"1/4 (DN 32)30bar/435psi09301144/32
Dimensiones 093
Descargar PDF
Materiales 093
Descargar PDF
Instalación 093
Descargar PDF
Diagrama de pérdidas de carga 093
Descargar PDF
Pressure-temperature diagram 093
Descargar PDF
Declaration of Conformity 093
Descargar PDF
