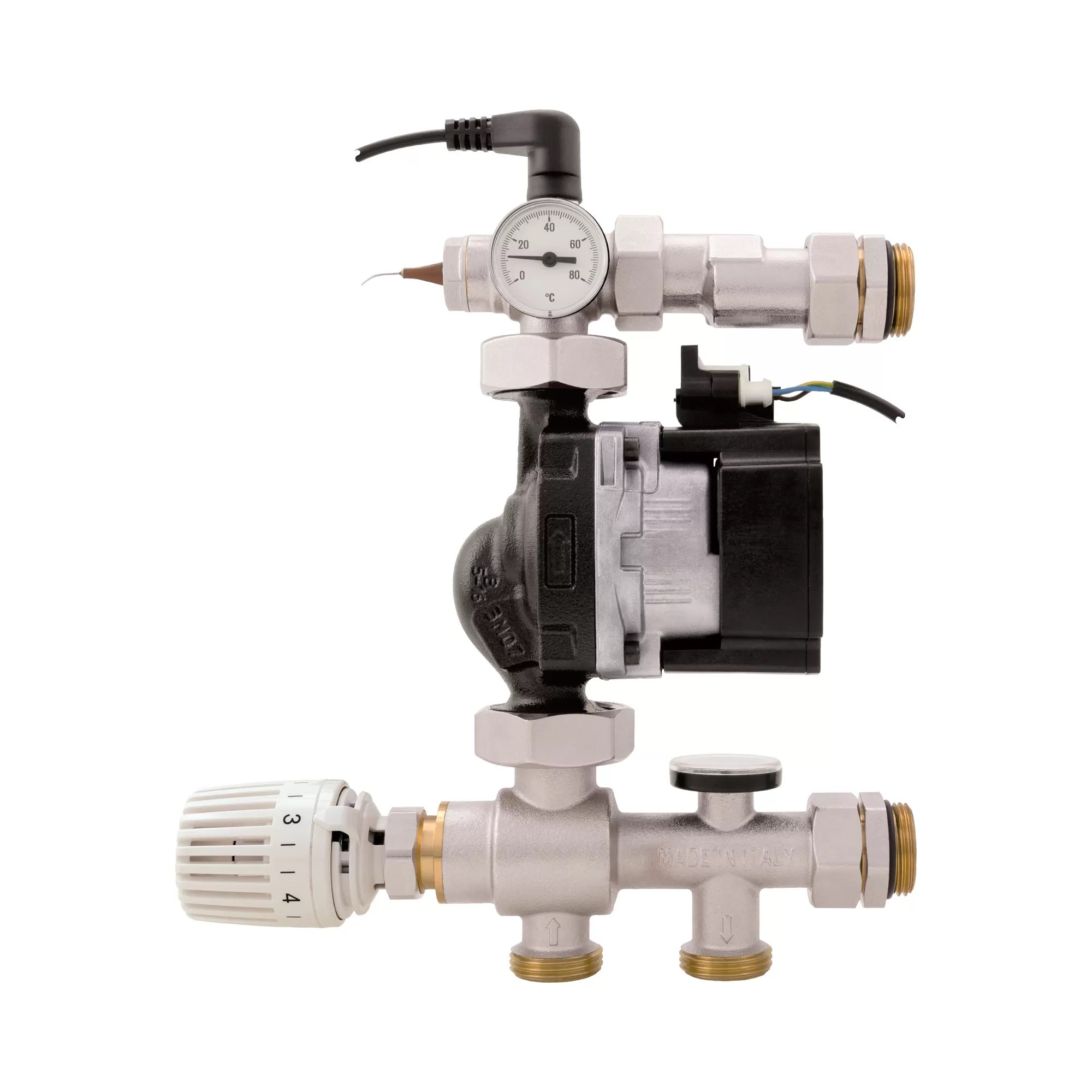

Composé de:
– Vanne mélangeuse à 3 voies.
– Tête thermostatique avec sonde.
– Thermostat de sécurité fixe à 55 °C.
– Thermomètre (échelle de 0°-80° C) monté sur le départ et sur le retour.
– Pompe à basse consommation d’énergie disponible sur demande.
Caractéristiques techniques:
– Fluide à utiliser: eau, solutions au glycol maximum de 30%.
– Température de régulation: 20 °C – 55 °C.
– La pression de service maximale: 6 bar.
– Corps vanne et raccords: laiton nickelé.
– Raccordement: 1”.
– Filetage conforme à la norme ISO 228 (équivalent à la norme DIN EN ISO 228 et BS EN ISO 228)
Pour l’installation correcte du coffret il est nécessaire d’utiliser des étriers:
– Art. 498STK avec entraxe de 200 mm et excentré de 12 mm.
– Art. 949ST avec entraxe de 211 mm et excentré de 6,5 mm.
