Vanne à boisseau sphérique Berlin, passage intégral - 072
Vanne à boisseau sphérique Berlin, passage intégral - 072

072
Vanne à boisseau sphérique Berlin, passage intégral

Raccords taraudés femelle/femelle.
Corps en laiton nickelé.
Poignée papillon en aluminium.
Températures minimum et maximum de fonctionnement: -20 °C, 60 °C.
Raccord fileté femelle:
– ISO 7/1 Rp parallèle (équivalent à DIN EN 10226-1 et BS EN 10226-1) de 1/2” à 1”.
CERTIFIÉES EN 331 (jusqu’à 2”)

MesurePression maxiCodeEmballage
1/2" (DN 15)5bar/72.5psi072B0128/96
3/4" (DN 20)5bar/72.5psi072B0346/54
1" (DN 25)5bar/72.5psi072B1004/36
Dimensions 072
Téléchargement PDF

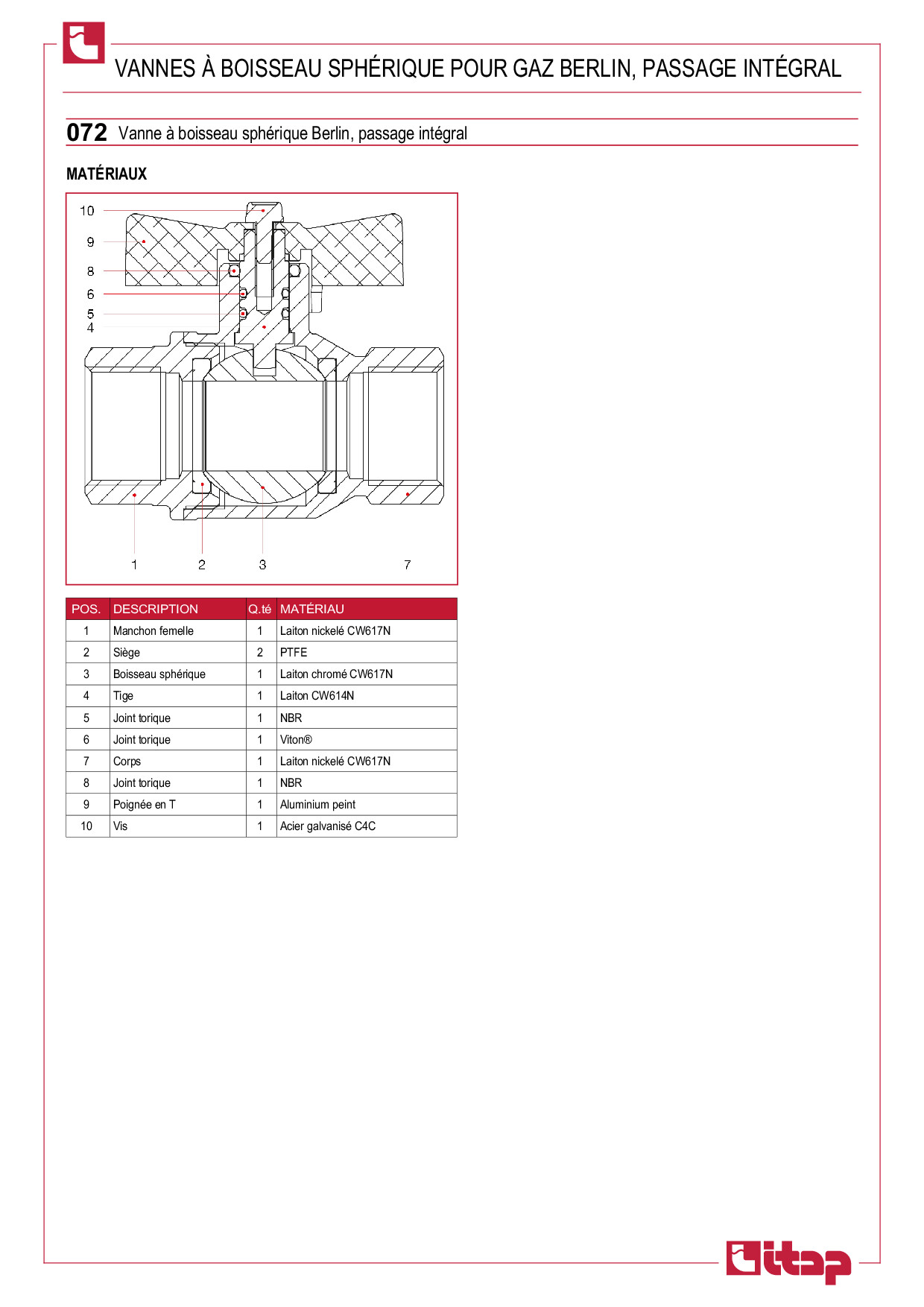

Matériaux 072
Téléchargement PDF
Installation 072
Téléchargement PDF

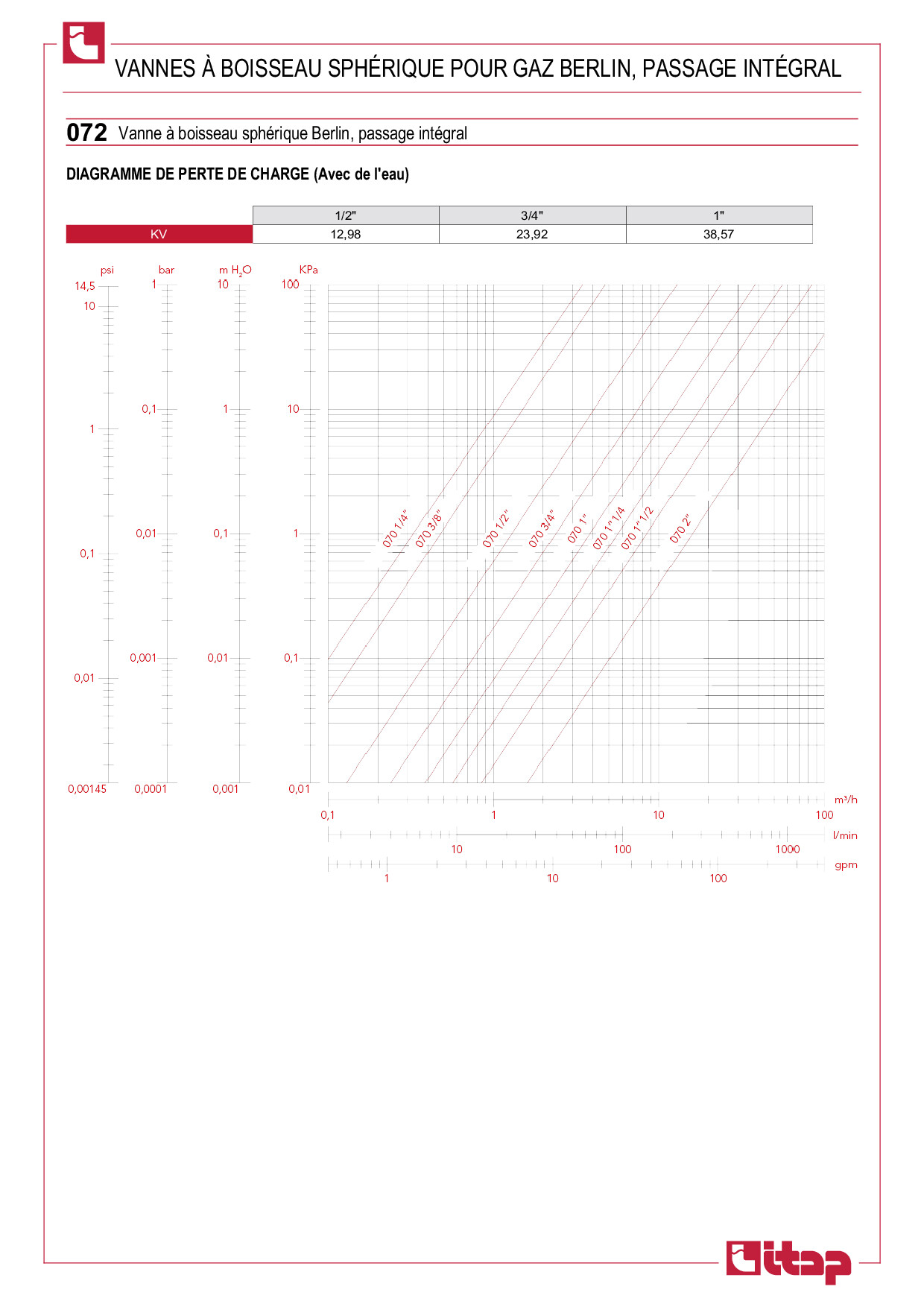

Diagramme pertes de charge 072
Téléchargement PDF
Pressure-temperature diagram 072
Téléchargement PDF
Declaration of Conformity 072
Téléchargement PDF
